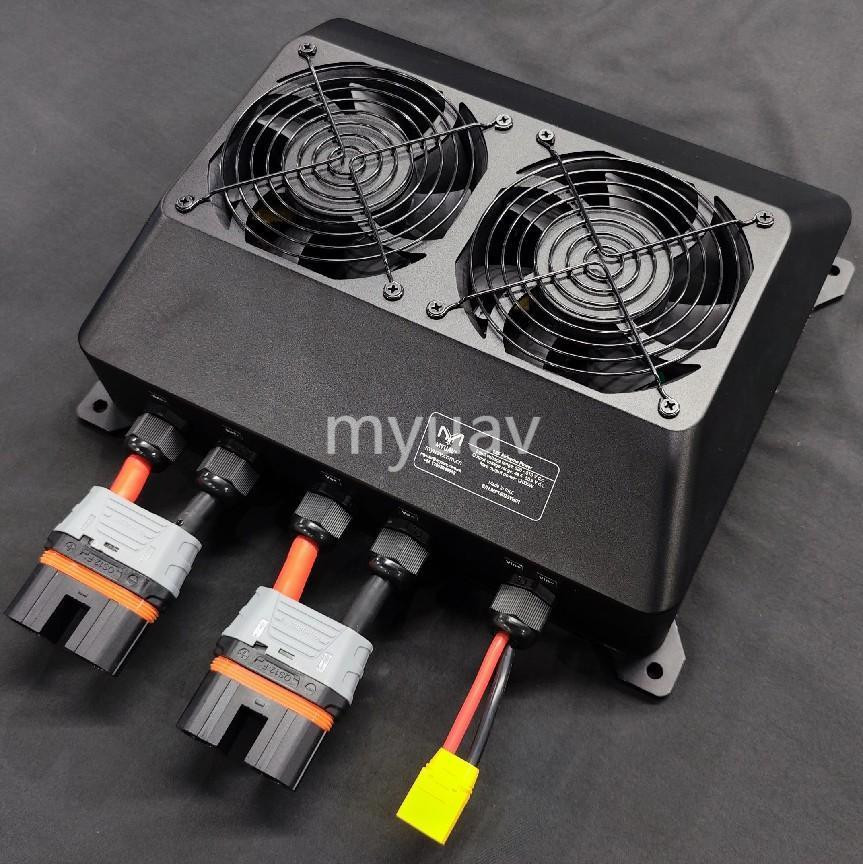

12 كيلوواط 240A طائرة بدون طيار مقيدة حل الطاقة الصمود الطويل

طاقة طائرة بدون طيار 12 كيلوواط 6.36 كيلوغرام 31×24×11 سم

حلّ طائرات بدون طيار مربوطة

النظام النموذج: MJ-12K

النظام الاسم: 12kw 12S مركبة جوية بدون طيار مقيدة النظام

سيناريو التطبيق:

1. البناء الهندسي
2. دورية يومية
3. دورية الشرطة الخاصة
4. التحقيق في المخدرات
5. دورية المرور
6. دورية الغابات

شخص واحد يمكنه إكمال التحضيرات قبل الإقلاع في غضون 5 دقائق.

مزايا الخطة

1. الطيران الطويل

إمداد الطائرات بدون طيار بالطاقة على الأرض يطير في الهواء لمدة 24 ساعة

2. طرق إمدادات الطاقة المتعددة

مصدر طاقة 380 فولت مصدر الطاقة

3. أمن عالي

أجهزة تركيب المركبات الجوية بدون طيار دعم التوصيل والتشغيل للبدء الساخن والبارد، التبديل السلس لبطاريات الجسم بعد انقطاع الطاقة

تكوين النظام

1. 6 محاور / 8 محاور المركبات الجوية الثقيلة بدون طيار (مقدمة من قبل العميل)
2. 12 كيلوواط 12S إمدادات الطاقة الداخلية
3. 110 متر كابل
4. نظام الطائرات بدون طيار المحطة الأساسية

لمحة عامة عن المنتج

الوظيفة الرئيسية لنظام الطاقة المربوطة هي توفير طاقة طيران آمنة وموثوقة على المدى الطويل للمركبات الجوية غير المأهولة، تتكون من صندوق مقيد ومصدر طاقة على متن الطائرة.الصندوق المربط يتضمن مروحة قابلة للانسحاب، إمدادات الطاقة الأرضية، والكابلات المربوطة. يتم وضع صندوق ربط على الأرض لتحويل الطاقة المتغيرة المقدمة من مولد الطاقة أو طاقة الشبكة إلى طاقة متغيرة عالية الجهد،والذي يتم نقله إلى مصدر الطاقة على متن الطائرة من خلال كابلات مربوطةيتم تثبيت مصدر الطاقة على متن الطائرة بدون طيار ويحول طاقة التيار المستمر عالية الجهد إلى طاقة التيار المستمر منخفضة الجهد لاستخدامها من قبل الطائرة بدون طيار.يتبع الكابل المربط صعود الطائرة الهوائية وهبوطها ويتزامن تلقائيًا مع استردادها وإطلاقها، إرسال الطاقة الكهربائية والإشارات.

الرسم البياني الكهربائي لنظام الطاقة في المرسى

هذا المنتج يرتبط بشكل رئيسي مع المركبات الجوية بدون طيار متعددة الدوارة لتوفير إمدادات طاقة مستقرة وموثوقة.ولكنه يحل أيضا عيوب النظام المستخدم على نطاق واسع غير مستقرة ربط إمدادات الطاقةيمكنها تحقيق عمليات طيران مستمرة طويلة من الطائرات بدون طيار.المركبات الجوية بدون طيار يمكن أن تحقق سيناريوهات تطبيق مختلفة عن طريق تركيب حمولات مهمة مختلفة، ويمكنها نقل أهداف الموقع مع جميع الأجهزة المتنقلة مثل الناس والمركبات والسفن، الخ.إنقاذ الطوارئ وإغاثة الكوارث، ومجالات الاتصال في حالات الطوارئ

السمات الرئيسية

1. يحتفظ النظام فقط بمفتاح الإدخال، ومفتاح الجهد العالي، وزر الانسحاب القوي، مع تشغيل بسيط والتحكم ويمكن نشره بسرعة. بعد الإقلاع وقبل الهبوط،يمكن تشغيل الطائرة بدون تدخل بشريالمستخدمون يحتاجون فقط إلى تشغيل الطائرة بدون طيار، والتي يمكن أن تحسن إلى حد كبير كفاءة العمل والسلامة؛
2. تكامل المنتج، كثافة طاقة عالية، تصميم عالية الموثوقية، المصغرة، خفيفة الوزن، وحدات وتصميم ذكي، سهلة النقل والحمل، وإصلاح الأخطاء والصيانة،ضمان الاحتياجات ذات الصلة للاستخدام في بيئات ومراحل مختلفة;
3. يحتوي نظام التحكم على وظائف معالجة البيانات القوية، وظائف الاتصال، وظائف الساعة المزامنة وتخزين الذاكرة، وظائف الحماية الشاملة والإنذار،التعرف التلقائي على البرامج، التحكم الذكي، وإصلاح الأخطاء الذكية ووظائف التعافي الذاتي.

استخدم العرض

المعلمات التفصيلية

• إمدادات الطاقة المخصصة على متن الطائرة

• محطة قاعدة متصلة

خصائص السلامة

• القوة الكهربائية

1. مربع القيود: ≥ DC 3000V ، مدخل-مخرج ، يتم الحفاظ عليه لمدة دقيقة واحدة ، دون حدوث انهيار أو ظاهرة قوس.
2. إمدادات الطاقة في الهواء: ≥ 3000 فولت متردد، مدخل-مخرج، يتم الحفاظ عليها لمدة دقيقة واحدة، دون حدوث انهيار أو ظاهرة قوس.
3. كابل مقيد: DC 3500V أو أكثر، طبقة عازلة، تم الاحتفاظ بها لمدة دقيقة واحدة، دون حدوث انهيار أو ظاهرة قوس.

• مقاومة العزل

1. صندوق الاحتفاظ: ≥ 100M Ω ، @ 20 °C في ظل الظروف الجوية العادية.
2. إمدادات الطاقة في الهواء: ≥ 100M Ω، @ 20 °C في ظل الظروف الجوية العادية.
3. كابل مقيد: ≥ 500M Ω، @ 20 °C في ظل الظروف الجوية العادية.

• تصميم فصل التيار القوي والضعيف يقلل بشكل فعال من تداخل التيار الضعيف ويحسن سلامة المنتج.
• النظام مؤسس بشكل موثوق به، وجسم صندوق الارتباط لديه مؤسس.
• وظيفة حجز السلامة: عندما يتم لف السلك إلى الطول المحجوز للسلامة ، يتوقف النظام عن التلف لمنع سحب المعدات ، والتي يمكن ضبطها.
