لمحة عامة عن مخطط الكشف عن التسربات لخطوط أنابيب الغاز تحت الأرض باستخدام كاشف الميثان MYUAV DRONE

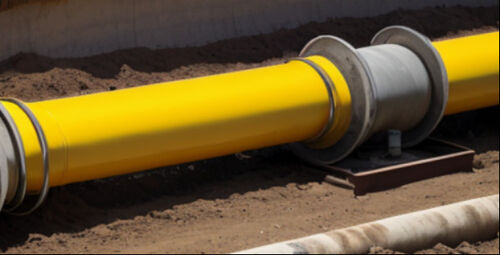

أهمية فحص أنابيب الغاز تحت الأرض
الغاز هو غاز قابل للاشتعال والانفجار، واستخدامها الآمن وإدارته أمر حاسم.وسلامته مرتبطة مباشرة بسلامة واستقرار إمدادات الغازمن خلال التفتيش المنتظم، يمكن اكتشاف مخاطر السلامة مثل التسربات والأضرار والانسدادات والتعامل معها في الوقت المناسب، مما يمنع حدوث حوادث مثل تسرب الغاز والانفجارات.بالإضافة إلى، قد يؤدي شيخوخة خطوط الأنابيب الشاملة تحت الأرض الحضرية إلى التآكل والشيخوخة وغيرها من مخاطر السلامة مثل تسرب الأنابيب وتشققها.لضمان التشغيل الآمن للأنابيب تحت الأرض، من الضروري أيضاً إجراء عمليات تفتيش منتظمة لتحديد هذه المخاطر الخفية واتخاذ التدابير المناسبة لإصلاحها وصيانتها.من الضروري بشكل خاص إجراء عمليات تفتيش منتظمة لخطوط أنابيب الغاز.
القيود المفروضة على التفتيش المبكر للأنابيب الغازية تحت الأرض
Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineوعادة ما لا يتجاوز قطر نقطة الليزر 20 سم. ومع ذلك، فإن قطر أنابيب الغاز الطبيعي عالي الضغط في معظم الأحيان يتجاوز 50 سم.خطأ الطيران من MYUAV طائرة بدون طيار تطلب عدة رحلات ذهاب وإياب من MYUAV طائرة بدون طيار لتغطية خطوط الأنابيب التي تحتاج إلى فحص، الذي كان غير مريح جدا.
مزايا المنتج
من أجل التعويض عن قيود أجهزة الكشف عن الغاز الميثاني بالليزر، تم تطوير جهاز لتحليل الأرض بالليزر.مع عجلة ثلاثة محاور مستقرة تحافظ على اتجاه إشعاع الليزر عموديًا على الأرضيسيطر جهاز التحكم في المسح على دوران الجهاز، ويأخذ عرض إشعاع الليزر على الأرض شكلًا دوامة، يمتد على عرض معين (حوالي 3-10m).ونتيجة لذلك، يمكن لـ MYUAV DRONE تغطية نطاق خط الأنابيب الذي يحتاج إلى التفتيش في رحلة واحدة، وتعويض أخطاء موقع الطيران، والتقاط كتلة الهواء المتسربة التي تختلف عن خط الأنابيب،تحسين نسبة نجاح الكشف في الوقت الحقيقي وكفاءة التفتيش.
LC30pro [نسخة 5G]
المنتج LC30 pro [نسخة 5G] قد قام بتصميمات تحسين مستهدفة من حيث الحجم والوزن واستهلاك الطاقة والتداخل الكهرومغناطيسي،تستهدف خصائص تطبيق MYUAV DRONEوقت الاستجابة 25 ميلي ثانية يضمن أن الطائرة بدون طيار MYUAV يمكن أن تحافظ على مستقر وموثوقة إنتاج البيانات حتى أثناء الحركة عالية السرعة.دقة قياس عالية، محدودية الكشف المنخفضة، وسرعة استجابة سريعة، ويكاد لا يتطلب الصيانة ومعايرة القياس في الموقع.
بالمقارنة مع أساليب الكشف الكهروكيميائية التقليدية للمستشعرات، يمكن لـ LC30pro [نسخة 5G] تحقيق قياس بدون اتصال، واكتشاف كميات ضئيلة من غاز الميثان في الهواء بسرعة،مع مسافة الكشف القصوى 150 مترًا ولا تتأثر بعوامل بيئية مثل درجة الحرارة، الرطوبة، والضغط، ولها استقرار عال جدا.
تحكم التطبيق: افتح رمز سطح المكتب و أدخل واجهة تسجيل الدخول من تطبيق الليزر الميثان. خلال عملية التفتيش،يمكن عرض حالة الطائرة بدون طيار MYUAV و بيانات قياس الميثان في الوقت الحقيقيفي حالة تسرب خط الأنابيب ، فإن معدات المحطة سوف تنبيه تلقائيًا وتسجيل البيانات (الوقت والإحداثيات وتركيز التسرب ،صور في الموقع) لإنتاج تقارير التفتيش تلقائيًا في مرحلة لاحقة.
التحكم بالويب: مراقبة موحدة وإدارة بيانات الميثان. قادرة على استدعاء الخرائط، والتحول بين 3D / 2D / وجهات نظر مسطحة، وعرض مسارات الطيران ثلاثية الأبعاد، وعرض قيم كتلة اللون،عرض البيانات في الوقت الحقيقي، نقاط العلامة والقياسات، إحصاءات المناطق غير الطبيعية، تحديد المواقع بسرعة، استفسار السجلات التاريخية، وتصدير التقارير.
تكوين النظام
يمكن حاليًا تركيب كاشف ليزر الميثان L30Pro [نسخة G] على DJI M300RTK و M350RTKMYUAV DRONE للاستخدام.يمكن أن ينقل بيانات تركيز الميثان التي جمعها المستشعر إلى تطبيق التحكم عن بعد أو صفحة ويب للعرض من خلال طرق نقل مختلفة مثل وحدة 5G و DJI SDK.
التكوين الهيكلي
وحدات إرسال الليزر واستقبال متكاملة داخل المسبار، ووحدة الاستقبال داخل المسبار يتضمن دائرة استقبال إشارة، دائرة تضخيم،و دائرة معالجةتتبنى وحدة المعالجة المركزية معالجات مزدوجة. واحد هو معالجة DSP المستخدمة لعمليات الفقرة العائمة التي يمكن أن تختبر بدقة وسريعة تركيز الغاز،بينما يستخدم المعالج الآخر للسيطرة الوظيفية، الكشف عن الحالة، والاتصالات، ووظائف أخرى من النظام بأكمله. يتم إصدار الليزر القياس من قبل المكافئ بعد التركيز الثانوي،ضمان أن يكون قطر البقعة أقل من 20 سم فوق 150 متر، وضمان أن إشارة الضوء المنبعثة قوية بما فيه الكفاية للحد من التداخلات الناتجة عن ربط أشعة الشمس وتحسين نسبة الإشارة إلى الضوضاء.الجزء الخارجي من المسبار يتكون من عقدة ثلاثية المحور، فتحة ليزر قياسية، فتحة ليزر مؤشرة، ونفذة استقبال.
تكوين خطة المنتج
نظام فحص الأنابيب تحت الأرض لميثان بالليزر MYUAV DRONE هو نظام شامل يتضمن MYUAV DRONE وأجهزة استشعار LC30pro [5G] ومراكز التحكم الأرضية ،العمل معاً لتحقيق عمليات تفتيش فعالة لتسرب أنابيب الغاز تحت الأرض.
هذا هو جوهر النظام بأكمله، مسؤول عن تنفيذ عمليات مسح الليدار واكتشاف تركيز الميثان.القدرة على مكافحة التداخل، والقدرة على التكيف مع بيئة خطوط الأنابيب تحت الأرض.
مستشعر LC30pro [5G]: يحتاج MYUAV DRONE إلى أن يكون مجهزاً بأجهزة استشعار مختلفة ، مثل أجهزة استشعار الميثان ، والتي يمكن أن تراقب تركيز الميثان في خطوط الأنابيب تحت الأرض في الوقت الحقيقي.إذا تجاوزت تركيز الميثان النطاق الآمن، سيقوم جهاز الاستشعار بإطلاق إنذار
مركز التحكم الأرضي: هذا هو جزء رئيسي آخر من النظام بأكمله (بما في ذلك نهاية التحكم في جهاز الكمبيوتر الشخصي ونهاية التحكم في APP) ، مسؤول عن استقبال البيانات المنقولة من MYUAV DRONE ،إجراء تحليل البيانات ومعالجتها، وتوفير أساس لصيانة خط الأنابيب وإصلاحها.
