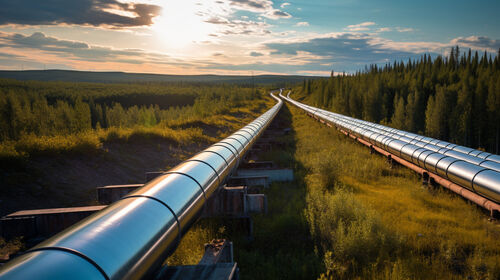

تطبيق كاشف ليزر الميثان MYUAV DRONE للتفتيش على خطوط أنابيب الغاز الطبيعي لمسافات طويلة
▶ الضرورةمن التفتيش الليزر الميثان MYUAV بدون طيار
يلعب كاشف الميثان الليزر MYUAV DRONE دوراً هاماً في فحص خطوط أنابيب الغاز الطبيعي لمسافات طويلة. يمكنه قياس معايير مثل تركيز غاز الميثان عبر الإنترنت،تنفيذ الكشف عن التسرب، وضمان التشغيل الآمن للأنابيب. باستخدام MYUAV DRONE المجهزة بمستشعر ليزر للميثان للتفتيش ، من الممكن اكتشاف تسرب الأنابيب بسرعة ودقة ،تحسين كفاءة التفتيشوفي الوقت نفسه، يمكن أن تحقق عمليات تفتيش الطائرات بدون طيار MYUAV أيضًا عمليات تفتيش خطوط الأنابيب المتوسطة إلى البعيدة.تغطية المناطق التي يصعب الوصول إليها على الأرض وتحسين تغطية التفتيش.
وبالإضافة إلى ذلك، فإن كاشف الميثان بالليزر MYUAV DRONE له مزايا مثل قابلية النقل والسرعة والكفاءة والتكلفة المنخفضة، مما يجعله خيارًا مثاليًا للتفتيش على خطوط الأنابيب لمسافات طويلة.
▶لمحة عامة عن النظام
من خلال استخدام برامج المحطة الأرضية لتخطيط المسار ، من السهل تحقيق عمليات فحص خطوط الأنابيب على مسافات متوسطة وطويلة.يمكن عرض حالة التفتيش الحالية وبيانات قياس الميثان في الوقت الحقيقيفي حالة تسرب خط الأنابيب ، فإن معدات المحطة سوف تنبيه تلقائيًا وتسجيل البيانات (الوقت والإحداثيات وتركيز التسرب ،صور في الموقع) لإنتاج تقارير التفتيش تلقائيًا في مرحلة لاحقة.
أداة قياس الميثان بالليزر
إن LC30 PRO [نسخة 5G] هو نسخة 5G من LC30 PRO. في الوقت الحالي ، يمكن تركيبها على DJI M300RTK و M350RTKMYUAV DRONE للاستخدام.يمكن نقل بيانات تركيز الميثان التي جمعها أجهزة الاستشعار إلى تطبيقات التحكم عن بعد أو صفحات الويب لعرضها من خلال طرق نقل مختلفة مثل وحدة 5G DJI SDK.تحكم التطبيق: افتح رمز سطح المكتب أندرويد وإدخال واجهة تسجيل الدخول من تطبيق الليزر الميثان. خلال عملية التفتيش،يمكن عرض حالة الطائرة بدون طيار MYUAV و بيانات قياس الميثان في الوقت الحقيقيفي حالة تسرب خط الأنابيب ، فإن معدات المحطة سوف تنبيه تلقائيًا وتسجيل البيانات (الوقت والإحداثيات وتركيز التسرب ،صور في الموقع) لإنتاج تقارير التفتيش تلقائيًا في مرحلة لاحقةالتحكم عبر الويب: مراقبة موحدة وإدارة بيانات الميثان. قادرة على استدعاء الخرائط، والتحول بين 3D / 2D / وجهات نظر مسطحة، وعرض مسارات الطيران 3D، وعرض قيم كتلة اللون،عرض البيانات في الوقت الحقيقي، نقاط العلامة والقياسات، إحصاءات المناطق غير الطبيعية، تحديد المواقع بسرعة، استفسار السجلات التاريخية، وتصدير التقارير.
أساليب المراقبة
غاز الكشف: الميثان
مبدأ الكشف: تقنية طيفية امتصاص الليزر TDLAS
وضع الكشف: نوع المسح الميل بان، مع نصف قطر المسح المعدل وسرعة المسح
زاوية التأرجح: 1 °، 2 °، 3 °، 4 °، 5 ° اختياري
سرعة التأرجح: 1 لفة / ثانية، 1.5 لفة / ثانية، 2 لفة / ثانية
يطير فوق خط الأنابيب، والحبل الثلاثي المحور المستقر يحافظ على اتجاه إشعاع الليزر عموديا على الأرض.والإسقاط من إشعاع الليزر على الأرض هو في شكل دوامة، يمتد على عرض معين (حوالي 3-10m) ، ونتيجة لذلك، يمكن لـ MYUAV DRONE تغطية نطاق خط الأنابيب الذي يحتاج إلى التفتيش في رحلة واحدة، وتعويض أخطاء موقع الرحلة،و التقاط كتل الهواء تسرب التي تختلف عن خط الأنابيب.
▶عملية التفتيش
1العمل التحضيري
قبل فحص خط الأنابيب، يجب على الطائرة بدون طيار MYUAV أن تستعد للإقلاع. يسيطر المشغل على إقلاع الطائرة بدون طيار MYUAV من خلال جهاز تحكم عن بعد لضمان الإقلاع المستقر.
2تخطيط مسار التفتيش
تتيح واجهة تحرير المسار تحرير وتعديل المسارات. بعد تحميل المسار ، يمكن لـ MYUAV DRONE إجراء عمليات تفتيش الطيران التلقائية لتحديثها.بالنسبة لمناطق تفتيش خطوط الأنابيب، يمكن للمشغلين تخطيط طرق التفتيش مسبقا لضمان أن MYUAV DRONE يمكن أن تغطي تماما منطقة خط الأنابيب وتجنب العقبات والمناطق الخطرة.
3. اختبار الواجبات المنزلية
بعد دخول الطائرة مسار الطيران، يتم مسح الليزر في الهواء حول خط الأنابيب أثناء عملية التفتيش.يمكن عرض مربع معلومات الحالة في أسفل الشاشة، والتي تشمل معلومات الطائرات، ومعلومات المسار، ومعلومات الكشف عن الميثان.
بمجرد اكتشاف بيانات غير طبيعية أثناء الطيران، يمكن وضع علامة على الموقع بالألوان على الخريطة.
4تحليل البيانات وإعداد التقارير
أثناء الطيران، بمجرد اكتشاف تسرب غاز الميثان الذي يتجاوز الحد، ستقوم MYUAV DRONE تلقائيًا بالتقاط الصور وتسجيل المعلومات ذات الصلة مثل قيم التركيز الحالية،عدد البيانات غير الطبيعية، خطوط الطول والعرض. MYUAV DRONE ينقل بيانات الكشف عن الميثان التي تم جمعها إلى الطرف الأرضي حيث يقوم المهنيون بتحليل البيانات وتوليد تقارير التفتيش PDF،توفير مرجع مهم لتشغيل خط الأنابيب وصيانتها.
▶حالات تقارير المراقبة
تفاصيل بيانات الميثان
وقت البدء: 7 نوفمبر 2023 23:00:24
وقت النهاية: 7 نوفمبر 2023 23:02:43
رقم المعدات: الاختبار - الميثان
حجم شبكة الكشف: 30 متر * 30 متر (900 متر مربع)
عدد مناطق الكشف: 140
حجم منطقة الكشف: 126000 متر مربع
القيمة القصوى لنقطة بيانات الميثان: 3000.00 جزء في المئة، خط الطول والعرض: xxx، xxx
[الميثان] الحد الأدنى لقيمة نقطة البيانات: 0.00ppm، خط الطول والعرض: xxx، xxx
تفاصيل بيانات كثافة الضوء
وقت البدء: 7 نوفمبر 2023 23:00:24
وقت النهاية: 7 نوفمبر 2023 23:02:43
رقم المعدات: الاختبار - الميثان
حجم شبكة الكشف: 30 متر * 30 متر (900 متر مربع)
عدد مناطق الكشف: 140
حجم منطقة الكشف: 126000 متر مربع
[كثافة الضوء] القيمة القصوى لنقطة البيانات: 20.00lx، الطول والعرض: xxx، xxx
[كثافة الضوء] الحد الأدنى لقيمة نقاط البيانات: 0.00lx، الطول والعرض: xxx، xxx
