نظام طائرات بدون طيار متوسطة القيود للمراقبة الجوية

نظام طائرات بدون طيار متوسطة الارتباط

نموذج النظام: M10

1.تكوين النظام

• طائرة بدون طيار 14S
• إمدادات الطاقة في الهواء 10kw 14S
• 380VAC، 300m محطة قاعدة UAS مربوطة

2.معايير المكونات

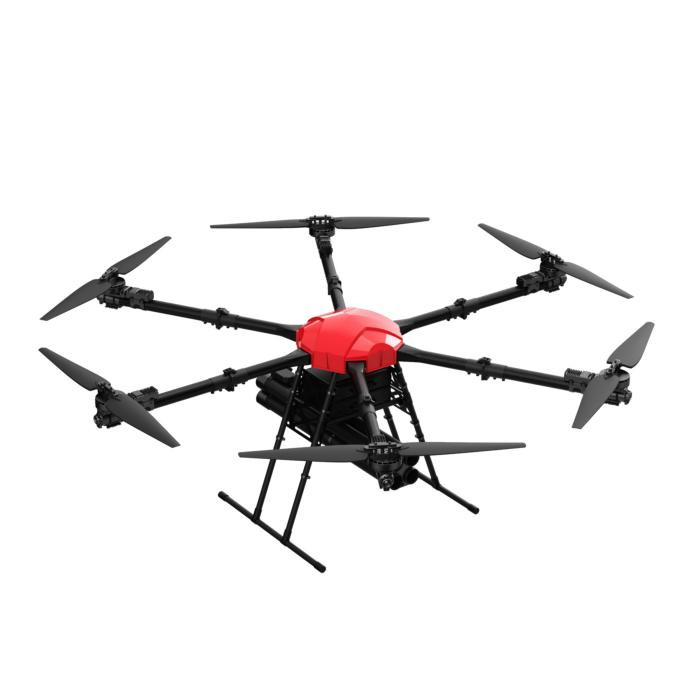

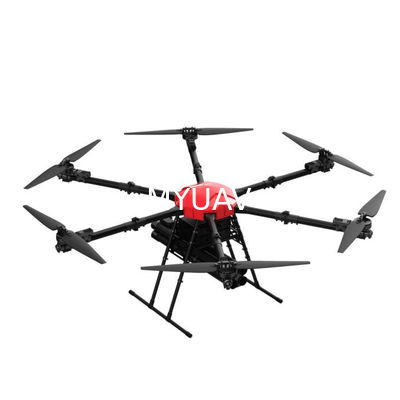

• الطائرات بدون طيار

- نعم

طراز MH30

مادة ألياف الكربون + سبيكة الألومنيوم للطيران

عدد الدوارات 6 الدوارات

مسافة العجلات ≤1920

الحجم الموسع (ملم) 1780*2070*800

حجم الطي (ملم) 1000*1250*800

الوزن الفارغ ≤18.5 كجم ((بدون بطارية)

الحمولة القصوى ≤30 كجم

الحد الأقصى لوزن الإقلاع ≤58 كجم

السرعة القصوى للطيران ≤18m/s

الحد الأقصى لسرعة الصعود ≤5m/s

السرعة القصوى للنزول ≤4m/s

الحد الأقصى لارتفاع الإقلاع 4000 متر

الصمود الفارغ ≥35 دقيقة

مقاومة 30 كجم ≥10 دقيقة

نظام تحديد الموقع تحديد الموقع GPS + RTK

نظام الطاقة طاقة FOC عالية الكفاءة

حجم المروحة 34 بوصة المروحة القابلة للطي

بطارية الطاقة 14S 28000mAh*1

شاحن شاحن ذكي فائق السرعة

جهاز التحكم عن بعد شاشة 11 بوصة

وقت الاستعداد للجهاز عن بعد 8-12 ساعة

مسافة الإرسال 5km-10km (يمكن ترقيتها)

سرعة الرياح الآمنة ≤6

درجة حرارة العمل -20°C إلى 50°C

درجة حماية الجسم IP65

• الهواء (ب)أوفيرSإرفع

- نعم

إمدادات الطاقة على متن الطائرة	المعلم
الأبعاد الخارجية (مع غسالة الحرارة)	25.2 × 14.4 × 5.9 سم
الوزن	2100 غرام
الطاقة المسجلة	10 كيلوواط
الجهد المدخل الاسمي	1000VDC
الجهد المسمّى للخروج	58VDC / 14S
مدة الرحلة	24 ساعة (حمل مشهود، وضع الطاقة المرتبطة)
كفاءة التحويل	94%
حماية من التيار الزائد	التيار الخارجي أكبر من 175A، حماية تلقائية لمصدر الطاقة الداخلي
حماية من الفولتشة الزائدة	نعم..
حماية الاختصار الخارجي	نعم، يمكن استعادتها
حماية من زيادة درجة الحرارة	120 درجة مئوية
حماية انقطاع الطاقة	في الوضع المرتبط ، يمكن للطائرة أن تطير وتحلق بشكل طبيعي إذا تم قطع إمدادات الطاقة أثناء الرحلة
واجهة Vo+ / Vo-(BAT+ / BAT-): رابط QS8 الإناث * 2 علبة منفذ الخروج المتردد للاتصال بإدخالات الطائرات بدون طيار قم بتوصيل أي من المقابس إلى بطارية الطائرة بدون طيار لتوفير الطاقة الاحتياطية Vin+ / Vin-: وصلة الذكور XT90 مدخلات التيار المباشر عالية الجهد للكابلات المتصلة بالمحطة الأساسية المتصلة بالأرض

• محطة قاعدة مربوطة

- نعم
