نظام الطائرات بدون طيار متوسطة الصلة 11 بوصة شاشة التحكم عن بعد

نظام طائرات بدون طيار متوسطة الارتباط

نموذج النظام: M8

1.تكوين النظام

• طائرة بدون طيار 14S
• إمدادات الطاقة الهوائية 8kw 14S
• 380VAC، 200m محطة قاعدة UAS مربوطة

2.معايير المكونات

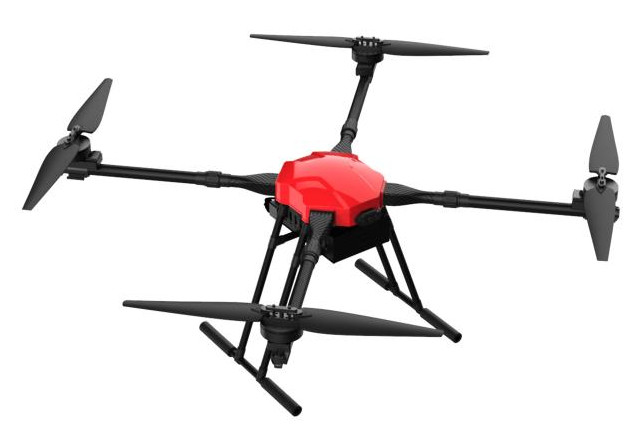

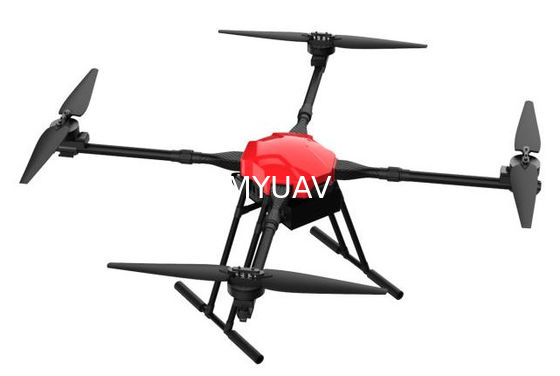

• الطائرات بدون طيار

- نعم
نموذج MH20
مادة ألياف الكربون + سبيكة الألومنيوم للطيران
عدد الدوارات 4 الدوارات
مسافة العجلات ≤1550 ((±20)
الحجم الموسع (ملم) 1250*1250*710
حجم الطي (ملم) 750*750*710
الوزن الفارغ ≤13KG ((بدون بطارية) 22kg مع البطارية
الحمولة القصوى ≤20 كجم
الحد الأقصى لوزن الإقلاع ≤ 42 كجم
السرعة القصوى للطيران ≤18m/s
الحد الأقصى لسرعة الصعود ≤5m/s
السرعة القصوى للنزول ≤4m/s
الحد الأقصى لارتفاع الإقلاع 3000 متر
الصمود في الهواء ≥35 دقيقة
نظام تحديد الموقع تحديد الموقع GPS + RTK
نظام الطاقة طاقة FOC عالية الكفاءة
حجم المروحة 34 بوصة المروحة القابلة للطي
بطارية الطاقة 14S 28000mAh*1
شاحن شاحن ذكي فائق السرعة
جهاز التحكم عن بعد شاشة 11 بوصة
وقت الاستعداد للجهاز عن بعد 8-12 ساعة
مسافة الإرسال 5km-10km (يمكن ترقيتها)
سرعة الرياح الآمنة ≤6
درجة حرارة العمل -20°C إلى 50°C
درجة حماية الجسم IP65

• الهواء (ب)أوفيرSإرفع

- نعم

إمدادات الطاقة على متن الطائرة	المعلم
الأبعاد الخارجية (مع غسالة الحرارة)	25.2 × 14.4 × 5.9 سم
الوزن	2100 غرام
الطاقة المسجلة	8 كيلوواط
الجهد المدخل الاسمي	750VDC
الجهد المسمّى للخروج	58VDC / 14S
مدة الرحلة	24 ساعة (حمل مشهود، وضع الطاقة المرتبطة)
كفاءة التحويل	94%
حماية من التيار الزائد	التيار الخارجي أكبر من 138A ، حماية تلقائية لمصدر الطاقة الداخلي
حماية من الفولتشة الزائدة	نعم..
حماية الاختصار الخارجي	نعم، يمكن استعادتها
حماية من زيادة درجة الحرارة	120 درجة مئوية
حماية انقطاع الطاقة	في الوضع المرتبط ، يمكن للطائرة أن تطير وتحلق بشكل طبيعي إذا تم قطع إمدادات الطاقة أثناء الرحلة.
واجهة Vo+ / Vo-(BAT+ / BAT-): رابط QS8 الإناث * 2 علبة منفذ الخروج المتردد للاتصال بإدخالات الطائرات بدون طيار قم بتوصيل أي من المقابس إلى بطارية الطائرة بدون طيار للحصول على طاقة احتياطية Vin+ / Vin-: وصلة الذكور XT90 مدخلات التيار المباشر عالية الجهد للكابلات المتصلة بالمحطة الأساسية المتصلة بالأرض

• محطة قاعدة مربوطة

- نعم
