| الـ MOQ: | 1 |
| standard packaging: | علبة يعبّئ |
| Delivery period: | 14 يوم عمل |
| طريقة الدفع: | T/T |
نموذج النظام:FC30X
الإصدارات: V04

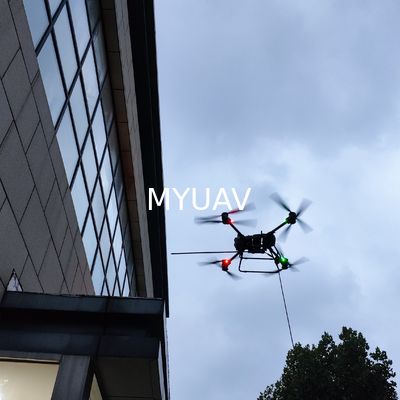

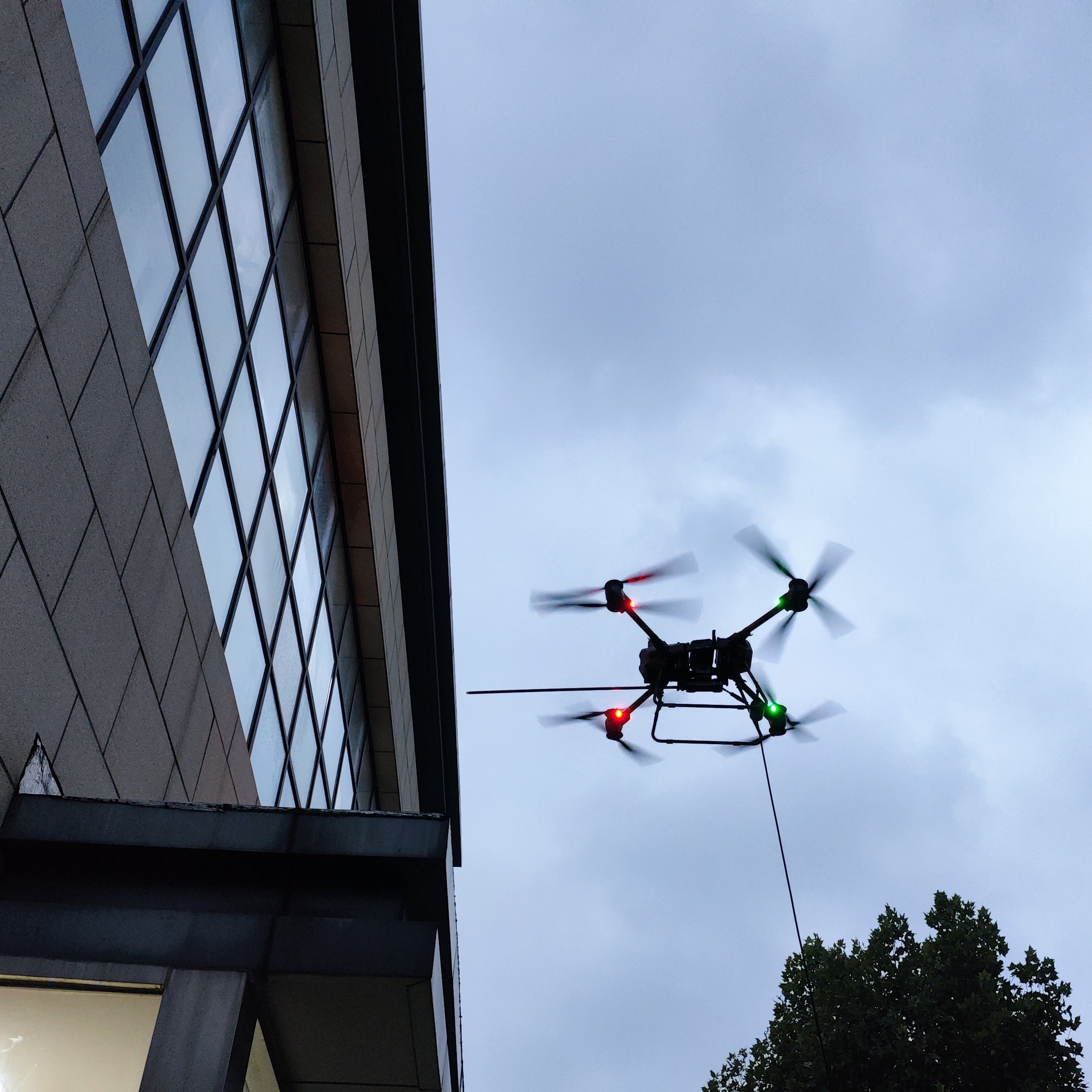

1.FC30 طائرة بدون طيار طويلة المدى
المحطة الأرضية توفر باستمرار الطاقة الكهربائية للطائرة بدون طيار لمدة 8 ساعات من الطيران مما يسمح للعمل النظيف / رش يمكن أن تستمر لفترة طويلة
2طرق متعددة لتزويد الطاقة
20كيلوواط كحد أقصى 380فولت مصدر طاقة صناعي مصدر طاقة
3.أمن عالي
تثبيت استبدال أحد بطاريات البطارية الأصلية. في حالة الطوارئ، يمكن لبطارية الاحتياطي أن تتولى إمدادات الطاقة على الفور.
1يحتفظ النظام فقط بمفتاح الإدخال ومفتاح الجهد العالي ومفتاح استعادة الكابلات، والذي يسهل التشغيل ويمكن نشره بسرعة. يحتاج المستخدمون فقط إلى تشغيل الطائرة بدون طيار،والتي يمكن أن تحسن إلى حد كبير كفاءة التشغيل والسلامة;
2المنتج متكامل، كثافة طاقة عالية، مصغرة، خفيفة الوزن، وحدات وذكية التصميم، سهلة النقل والحمل؛
3. مصدر الطاقة على متن يعتمد نظام دائرة تحكم الجهد، مدخلات واسعة النطاق، مخرجات تحكم الجهد الثابت،إمدادات طاقة مستمرة ومستقرة (البطارية الاحتياطية تستخدم فقط للهبوط القسري الآمن)، ويمكن تكوينها ليكون لديها قدرة كافية للهبوط الآمن) ، مما يكسر الحد من مدة الرحلة ؛
4إمدادات الطاقة في محطة القاعدة تعتمد تصميم دائرة العزل لضمان سلامة نقل الطاقة عالية الجهد.

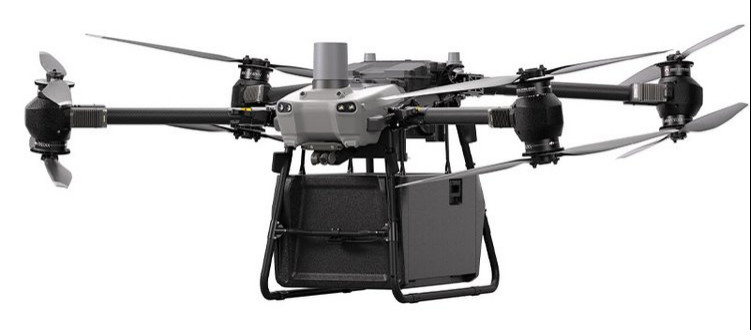

1. فلاي كارت 30 طائرة بدون طيار دي جي اي
2.نظام غسل / رش الحمولة المفيدة
3.FC30X إمدادات الطاقة الداخلية مع محطة قاعدة متصلة بشبكة 70 متر
4مضخة الأرض من قبل العملاء
5200 لتر من خزان المياه و 380 فولت من طاقة 20 كيلوواط من قبل العملاء
طائرة بدون طيار DJI FC30، المعلمات والتكوينات مفصلة على موقع DJI
|
التنظيف الرش نظام الحمولة |
نوع الفوهة |
0° الرش المباشر التطهير القوي (إزالة عنيدة) 15° تنظيف الزجاج في القطاع (تنظيف فعال) التنظيف الدواري 360 درجة (إزالة السطح) |
| مضخة الأرض | الهواء الخروج 23.5 MPa / 235bar | |
| الحد الأقصى لتدفق الرش | 900 لتر/ساعة | |
| وقت العمل | 8 ساعات |
| محطة قاعدة متكاملة مربوطة بالأرض | تصميم البطارية الأصلي لمصدر الطاقة الداخلي |
|
|
|
|
مؤشرات الأداء
1.1خصائص البيئة
| المشروع | المعلمات التقنية |
| وزن الإقلاع المدعوم | 120 كجم |
| ارتفاع الطيران المدعوم | 200 متر |
| درجات حرارة العمل | -20°45°C |
| درجات حرارة التخزين | -40 ∼65 درجة مئوية |
| رطوبة العمل | 10 ٪ 80 ٪ RH |
| رطوبة التخزين | 5 ٪ 90% RH |
| الارتفاع | ≤2000m |
1.2المعلمات التقنية
| المشروع | المعلمات التقنية | |
| محطة مربوطة | الجهد المدخل | نظام AC 380±10٪ ، ثلاثي المراحل |
| فولتاجيات الخروج | القوة القياسية DC1000V | |
| الطاقة الخارجة | 20 كيلوواط، ماكس.30 كيلوواط | |
| سرعة الاستيعاب | 0~3m/s قابلة للتعديل | |
| الحجم | L × W × H: الأبعاد الخارجية حجم 68.6x44.8x49.2cm | |
| الوزن | 60kg ((بما في ذلك الكابلات المربوطة) | |
| المواد | سبيكة الألومنيوم للطيران | |
| كابل مقيد | تيار التشغيل | ماكس.20A |
| قوة الشد | ≥ 300 كجم | |
| طول الكابل | 70م-100م | |
| إمدادات الطاقة الداخلية | الجهد المدخل | 1000 فولت متزامن |
| فولتاجيات الخروج | مخرج DC 14S 58.8V ثابت | |
| الطاقة الخارجة | 15 كيلوواط ((الطاقة المسموح بها لفترة طويلة) | |
| الحجم | L × W × H: 316 × 152 × 320 مم | |
| الوزن | 8 كجم | |
| التثبيت | استبدال بطارية واحدة من طائرات بدون طيار FC30 ، وصلة وتشغيل | |
| وظيفة الحماية | في وضع الطاقة المرتبطة، يمكن للسيارة الطيران والهبوط بشكل طبيعي إذا تم قطع إمدادات الطاقة أثناء الطيران. | |
| حماية بطارية | نعم، يمكن أن تمتص القوة الكهربائية العكسية عند الهبوط لمنع تفجير الجهاز، يتطلب بطارية كاملة قبل الاستخدام | |
| حجم النقل | 94*63*74سم وزن جسدي 96كيلوغرام | |
- نعمكارشر HD 9/25G كلاسيكي مع أنبوب تمديد 50m
ضغط أقصى (بار) 300
ضغط العمل (بار) 250
تدفق المياه (L/h) 900
درجة حرارة المدخل القصوى (سيلسيوس) 60
الحجم (ملم) 875*538*702
الوزن الصافي (كجم) 50
عبء الاتصال (كيلوواط) 8.5
خزان الزيت (L) 6.5
