وحدة الطاقة المرتبطة الجديدة لمشغل الطائرات بدون طيار DJI M3

وصف كامل
أنظمة الطائرات بدون طيار
زيادة الصبر، البيانات الآمنة، والرحلات الآمنة.

النظام المرتبط بالطائرات بدون طيار لسلسلة الطائرات بدون طيار DJI، طائرة بدون طيار DJI Mavic 3 و Mavic 3 للمؤسسات، طائرة بدون طيار DJI M30، طائرة بدون طيار DJI M300 دي جي اي ماتريس 300 RTK(دي جي آي فلاي كارت 30)يتضمن نظام الارتباط DJI جزأين، محطة الطاقة الأرضية والتي تضم مروحة متضمنة، ووحدة الطاقة على متن الطائرة، يستخدم للمراقبة الجوية طويلة الأجل، ومدة إمدادات الطاقة القصوى تصل إلى 12 ساعة،24 ساعة.

محطة الطاقة ذات الجودة العالية المعدة بالألومنيوم ووحدة الطاقة الداخلية، والكابل المقاوم للتوتر والقابل ذو القوة العالية،خصوصاً نظام الطائرات بدون طيار للطائرات بدون طيار DJI Mavic 3 و Mavic 3 خفيف الوزن و محمول و لديه حماية قوية

المواصفات

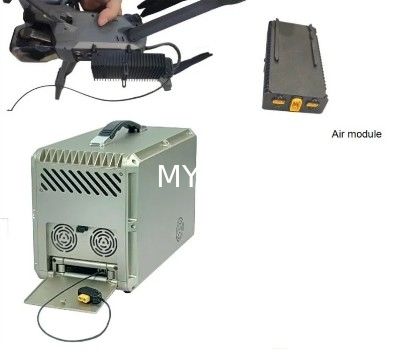

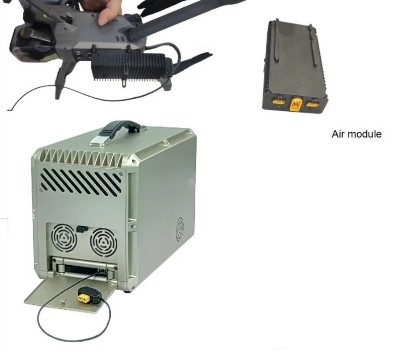

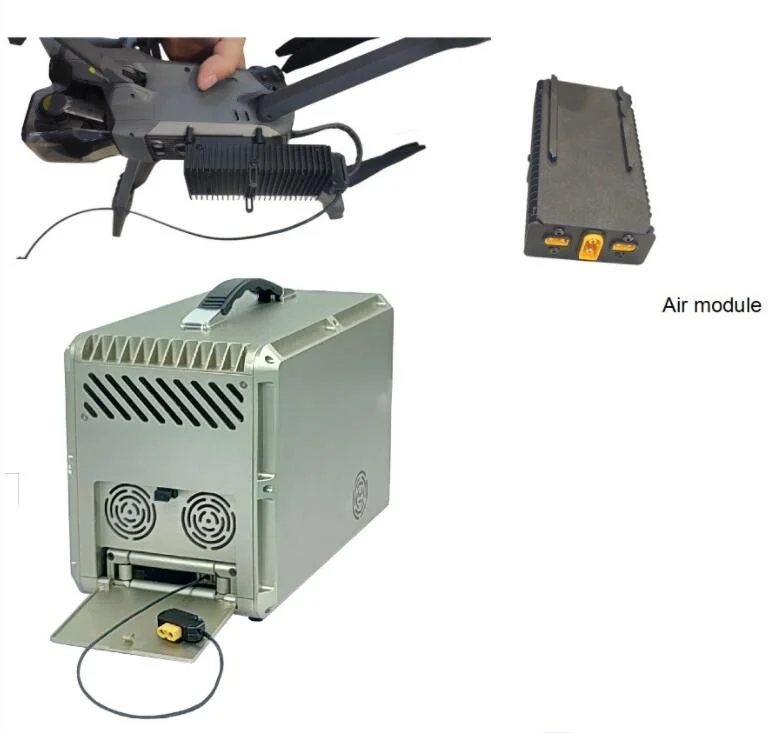

نظام الطاقة المرتبط بـ DJI Mavic 3



الخصائص الرئيسية

ارتفاع الطيران الداعم:	33 مترأو 55 متر
أناالجهد الدخاليمن وحدة الطاقة الأرضية	176-264فاكس
أوهالجهد الخارجيمن وحدة الطاقة الأرضية	300 ~ 420Vdc قابل للتعديل
Sإيزووزن وحدة الطاقة الأرضية	D265*W150*H175امم خمسة كيلوغرامات
أوهالجهد الخارجيمن وحدة الهواء	17.2 ± 0.2Vdc
أوهقوة الإخراجمن وحدة الهواء	600 واط
Sإيزووزن وحدة الهواء	D105*W56*H25210 ج.م.

الخصائص البيئية
1) درجة حرارة البيئة: -20~45 oC (العمل) ، -40~65 oC (التخزين).
2) الرطوبة النسبية: 10-80% RH (العمل) ، 5-90% RH (التخزين).
3) الارتفاع: 0-3000m.

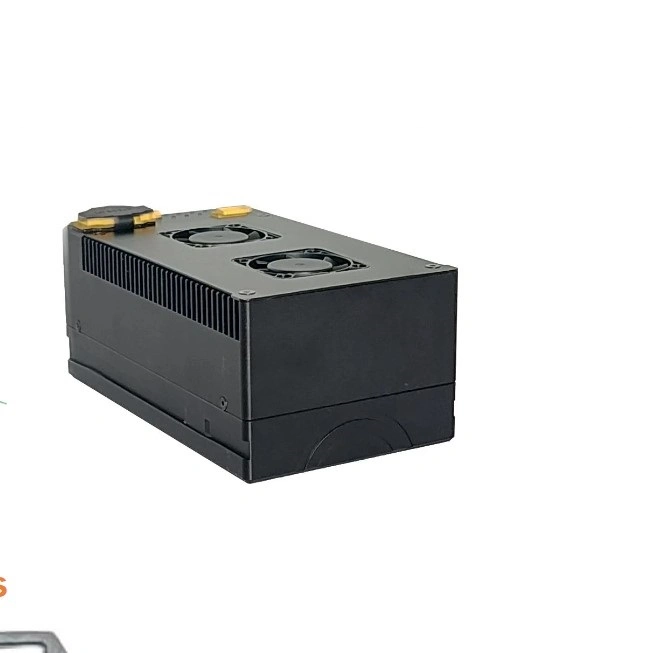

إمدادات الطاقة للوحدة الهوائية
1) جهد الدخول: 330-430Vdc إدخال مجموعة واسعة.
2) الجهد الخارجي: 17.2 ± 0.2Vdc، الجهد الخارجي ثابت.
3) الطاقة الخارجة: 600W (الطاقة القياسية طويلة الأجل) ، 800W (قيمة الذروة≤10s).
4) وظيفة الحماية: حماية الإدخال من الإفراط في الجهد والإفراط في الجهد ، والإخراج من الإفراط في الجهد ، والتيار المفرط ، والدائرة القصيرة ، وحماية درجة الحرارة.
5) طريقة التثبيت: أداة خالية من الصفحة عند التثبيت.
6) طريقة إزالة الحرارة: إزالة الحرارة السلبية ، تبريد الهواء الطبيعي لأسنان إزالة الحرارة.
7) الواجهة: مصدر إدخال قفل الطيران، الخروج XT30.
8) الحجم: 115 × 59 × 35 ± 0.5 ملم ، باستثناء دعامات التثبيت.
9) الوزن: 300 ± 10g، باستثناء الموصلات الخارجية.
10) مستوى الحماية: IP54.

كابل القيود
1) المواد: أسلاك الطيران خفيفة الوزن المقاومة لدرجات الحرارة العالية المطبقة بالفضة ، طبقة عزل فلوروبلاستيك مركبة ، طبقة نسيجية من الألياف ذات الدرجة العالية للطيران.
2) التيار: 1.5-2A.
3) مقاومة التيار المباشر: 26 ± 0.2 Ω ، حلقة 100m @ 20 oC ،
4) قوة الشد: ≥ 50kg ، مقاومة للانسحاب المتكرر ووقت الإفراج ≥ 500 مرة.
5) الجهد العازل: ≥ 3000Vdc ، لا وجود لتعطيل بعد دقيقة واحدة.
6) طول الكابل: 33 ± 2m ، يدعم طول الكابل المخصص.
7) القطر الخارجي: 2.2 ± 0.1mm.
8) الوزن: 0.65 ± 0.05kg/100m.

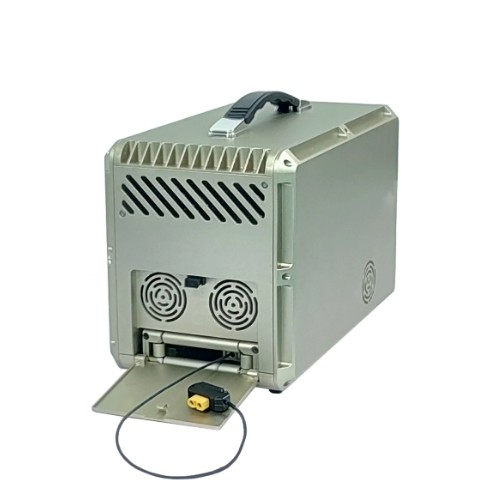

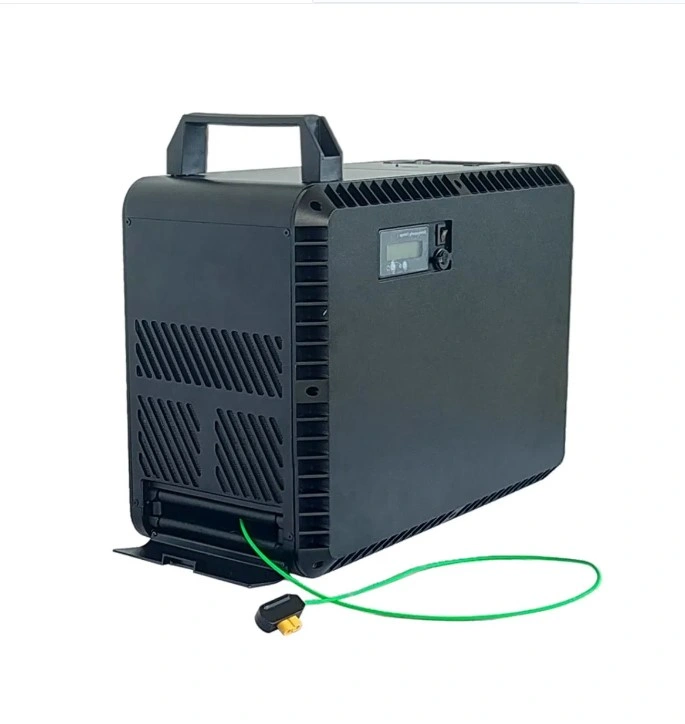

مربع الأرض
1) جهد المدخل: 176-264Vac مدخل واسع النطاق ، مرحلة واحدة 220Vac @ 45-65Hz.
2) الجهد الخارجي: 300 ~ 420Vdc قابلة للتعديل ، 400Vdc افتراضي المصنع.
3) الطاقة الخارجة: 800W (الطاقة القياسية الطويلة الأجل) ، 1000W (قيمة الذروة ≤ 30s).
4) طول كابل التخزين: كابل التخزين القياسي 33 مترًا ، يدعم كابل التخزين الأقصى ≥ 55 متر.
5) وظيفة لف الكابل وإخراجه: يتم لف الكابل السلبي ، والضغط لفترة طويلة على الزر لإدخال الكابل تلقائيًا ، والتلف يدويًا في حالة فقدان الطاقة.
6) وظيفة الحماية: حماية الإدخال من الإفراط في الجهد والإفراط في الجهد ، والإخراج من الإفراط في الجهد ، والتيار الزائد ، والدائرة المختصرة ، وحماية درجة الحرارة.
7) وظيفة إنذار الخطأ: ضوء إنذار الخطأ يلمع باللون الأحمر ويصدر إشارة إنذار.
8) الواجهة: منفذ الدخول مع مفتاح، منفذ الطيران الذي يغلق مخرج الكابل.
9) أزرار: زر تشغيل / إيقاف عالية الجهد ، ملف الكابل في زر مجبر ، مصباح الإنذار
10) الحجم: 280 × 150 × 185 ± 0.5 ملم، باستثناء وسائد القدم والمقبضات.
11) الوزن: 4.2 ± 0.1kg، بما في ذلك كابل الحبل 33m.
12) مستوى الحماية: IPx4.
13) معدات النظام: تصميم حقيبة الظهر ، يمكن تجهيز حقيبة الظهر بمجموعة كاملة من أنظمة الربط بما في ذلك مربع الأرض ربط ، وحدة الطاقة الطاقة ، وحدة الإضاءة ،ومكونات أخرى، مع وزن إجمالي 5.0 ± 0.2kg.

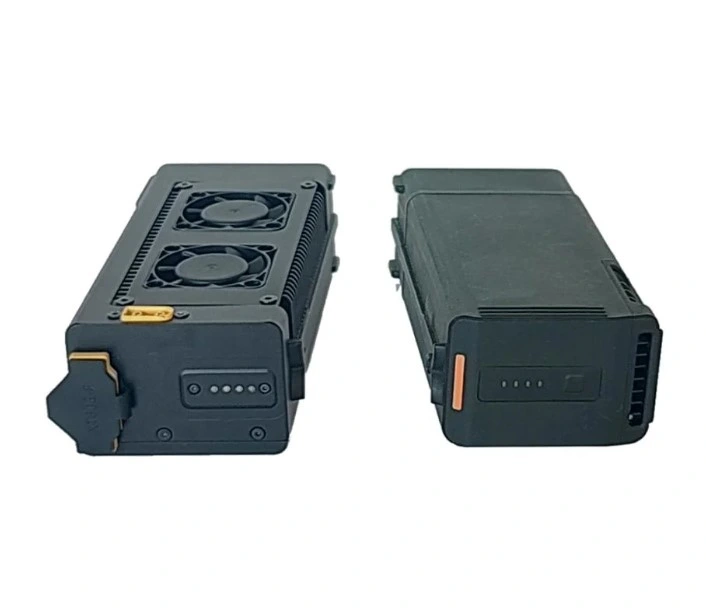

نظام الطائرات بدون طيار DJI M30

الخصائص الرئيسية

ارتفاع الطيران الداعم:	55م أو 110م
الجهد المدخل لوحدة الطاقة الأرضية	176-264فاكس
الجهد الخارجي لوحدة الطاقة الأرضية	600~810Vdc قابل للتعديل
حجم ووزن وحدة الطاقة الأرضية	360 × 180 × 260 ملم، 9 كجم.
الجهد الخارجي لوحدة الهواء	25.5 ± 0.2Vdc
قوة الخروج من وحدة الهواء	2000 واط
حجم ووزن وحدة الهواء	156 × 75 × 48 ملم، 570G.

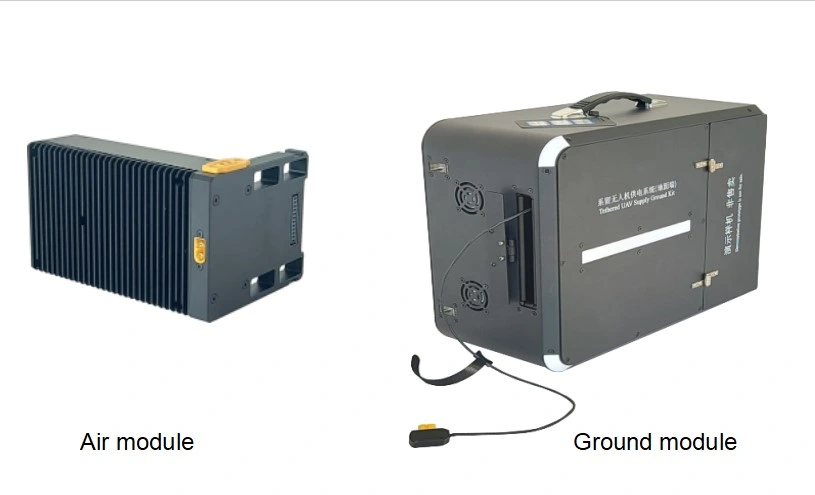

دي جي آي إم 300/M350طائرة بدون طيارمحطة التثبيت

الخصائص الرئيسية

ارتفاع الطيران الداعم:	55m، 110m أو 160m
الجهد المدخل لوحدة الطاقة الأرضية	176-264فاكس
الجهد الخارجي لوحدة الطاقة الأرضية	600~830Vdc قابل للتعديل
حجم ووزن وحدة الطاقة الأرضية	360 × 280 × 165 ملم، 9.2 كيلوغرام.
الجهد الخارجي لوحدة الهواء	51.5 ± 0.2Vdc
قوة الخروج من وحدة الهواء	3000 واط
حجم ووزن وحدة الهواء	158 × 92 × 110 ملم، 960G.

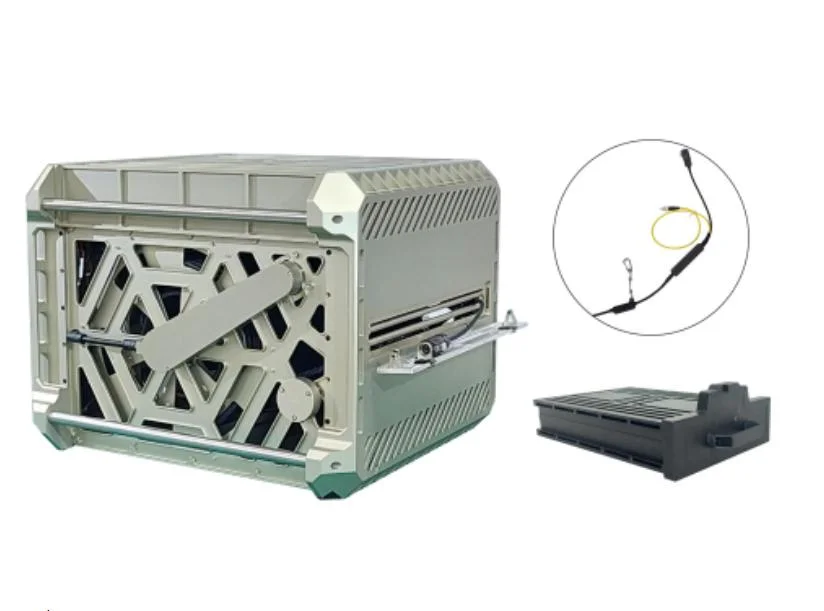

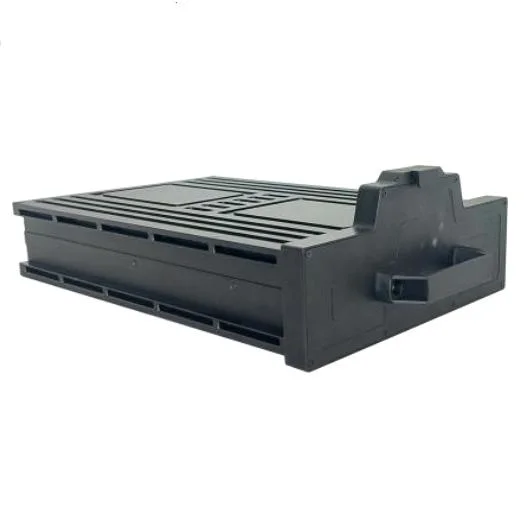

نظام الطاقة DJI Flycart30 Tether

الخصائص الرئيسية

ارتفاع الطيران الداعم:	110م أو 2200م
الجهد المدخل لوحدة الطاقة الأرضية	176-264فاكس
الجهد الخارجي لوحدة الطاقة الأرضية	600~800Vdc قابل للتعديل
حجم ووزن وحدة الطاقة الأرضية	600×570×460, 54 كيلوغراماً
الجهد الخارجي لوحدة الهواء	59 ± 0.2Vdc
قوة الخروج من وحدة الهواء	19200 واط
حجم ووزن وحدة الهواء	468 × 308 × 142 ملم9.8 كيلوغرام



- مهمات ليلية ونهارية
-إرسال الراديو
- إدارة الأزمات
- حماية الموقع
- مراقبة المرور
-أمن الأحداث الكبيرة
- مراقبة الغابات
مراقبة الصناعة
- مراقبة نوعية الهواء

1المركبة الجوية غير المأهولة ذات الدوار العالي (UAV) خطرة معينة وتدميرها ، والتشغيل غير السليم قد يسبب إصابة شخصية أو تلف الممتلكات ،من فضلك استخدم المنتج وفقا صارمة لدليل التشغيل
2يجب أن يتلقى المشغل تدريباً مهنياً وفحصاً، لا يجب على الموظفين غير المدربين التعامل مع هذا المنتج.
3لا تكوني في حالة سكر أو حالة من التعب أو المرض عند التعامل مع هذا المنتج
4يجب أن يبقي الموظفين على مسافة آمنة بين المركبات الجوية بدون طيار (UAV) ، باستمرار لمنع احتمال الخطر
5الرجاء الطيران تحت وزن الإقلاع الآمن في حالة وجود أي مخاطر
6الرجاء عدم الطيران تحت ظروف تدخل كهرومغناطيسي قوي
7الرجاء اتباع القوانين واللوائح المحلية ولا تطير في منطقة حظر الطيران
8الرجاء عدم الوقوف بالقرب أو لمس المحرك الدوري أو المروحة في حالة قطعها من المروحة الدورية.
9الرجاء شحن البطاريات اثنين كاملة قبل تثبيتها على UAV وتأكد من أن ضغطها التفاضلي أقل من 0.1 فولت
10. البطارية لوقت طويل دون استخدام، يرجى تخزينها في مكان جاف تهوية مع 60٪ الكهرباء

1رسم خرائط ومسح ونمذجة ثلاثية الأبعاد
2مراقبة
3التفتيش
4التسليم
5التخصيص وفقًا للتطبيق ومتطلبات العميل

س1: هل تدعم OEM / ODM؟
ج1: نعم، يمكننا طباعة شعارك على المنتج.
السؤال الثاني: عن العينات.
ج2: في ظل الظروف العادية ، ستكون العينات جاهزة في غضون 7 أيام ، و 10-20 يومًا لطلبات OEM / ODM. سيتم تحصيل رسوم العينة والشحن.
س3: ما هو وقت التسليم؟
A3: للطلبات العادية، يمكننا شحن في غضون 15 يوما، لOEM / ODM، يمكننا شحن في غضون 25-45 يوما (اعتمادا على الكمية). في حالة التأخير،سنقوم بإعلامك مسبقاً بالحالة والقرار.
س4: ما هو الحد الأدنى للكميات؟
ج4: لا توجد MOQ للبيع بالجملة (1 قطعة مقبولة) ، بما في ذلك OEM / ODM.
س5: هل يمكنك تقليل تكلفة الشحن؟
ج6: عندما نحسب تكلفة الشحن لك، نختار دائما أرخص وأكثر أمانا.لا يمكننا ان نبقي التكاليف منخفضة لأننا لسنا من يدفع لناإذا كنت تعتقد أن هذا مكلف بالنسبة لك يمكنك دائماً أن تختار بنفسك
