الـ (ميواف) النسخة الجديدة (ديجي إم 300 إم 350)

النسخة الجديدةدي جي آيM300M350 سلك طائرة بدون طيار مقيد


نظام الطاقة المرتبط بالطائرة بدون طياريمكن أن يكون cتم تخصيصها حسب احتياجاتك الخاصة

يمكن تخصيص طول الكابل من 33-330 متر.
كابل الألياف البصرية متاح
النظام متوافق مع جميع الطائرات بدون طيار متعددة الدوار مع MTOW 5-110kg.

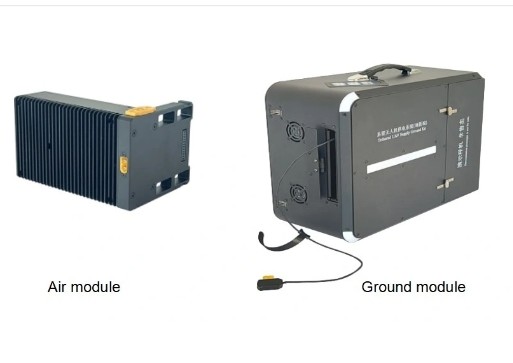

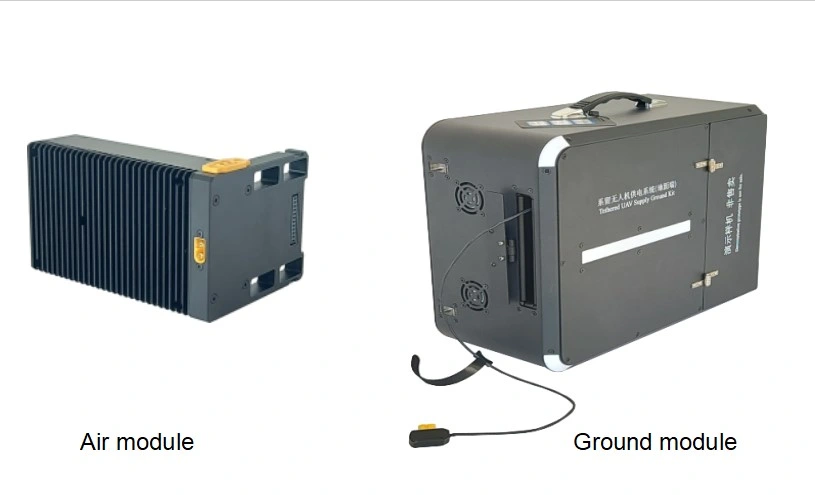

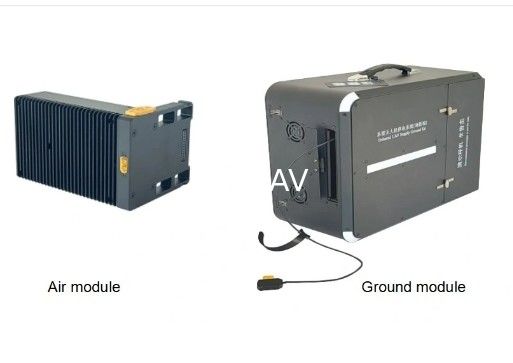

وحدة طاقة ربط الطائرة بدون طيار TPS110M-M300/M350 لـ DJI M300 M350 ربط الطائرة بدون طيار

1.الخصائص البيئية

1) درجة حرارة البيئة: -20~45 oC (العمل) ، -40~65 oC (التخزين).
2) الرطوبة النسبية: 10-80% RH (العمل) ، 5-90% RH (التخزين).
3) الارتفاع: 0-3000m.

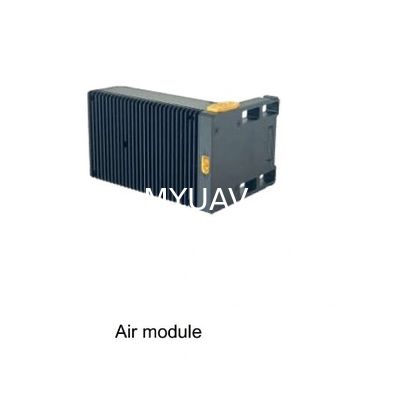

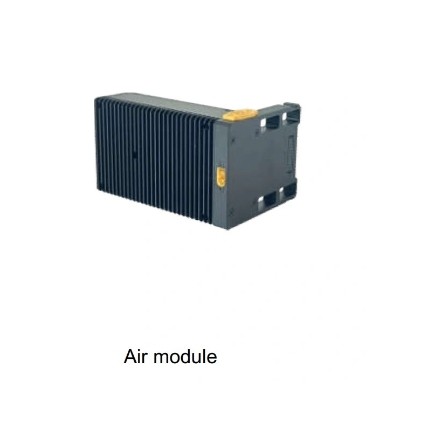

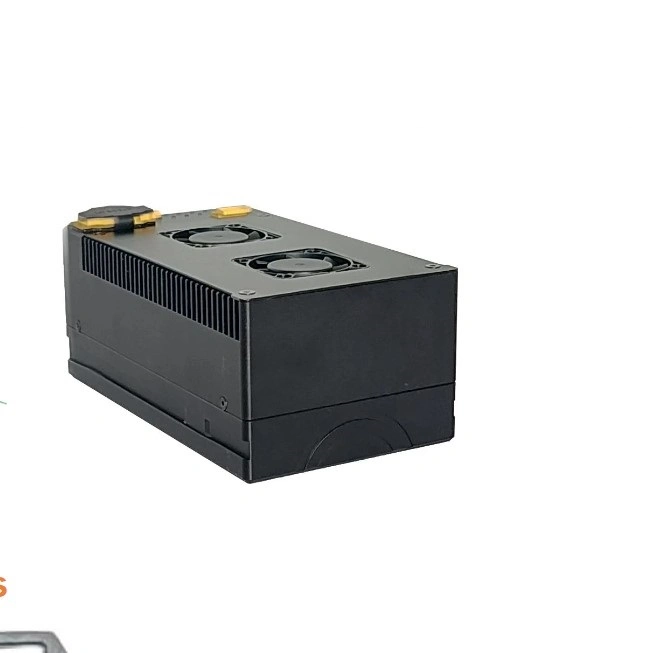

2.الهواءالوحدةإمدادات الطاقةلـ Tether Drone DJI M300 M350

1) جهد المدخل: 600 ~ 830Vdc مدخل مجموعة واسعة.
2) الجهد الخارجي: 51.5 ± 0.5Vdc ، وجهد الخروج ثابت ، يدعم تخصيص الجهد.
3) الطاقة الخارجة: 3000W (الطاقة القياسية الطويلة الأجل) ، 3500W (قيمة الذروة≤10s).
4) وظيفة الحماية: حماية الإدخال من الإفراط في الجهد والإفراط في الجهد ، والإخراج من الإفراط في الجهد ، والتيار المفرط ، والدائرة القصيرة ، وحماية درجة الحرارة.
5) طريقة التثبيت: التثبيت عن طريق التشغيل، نفس طريقة تركيب البطارية الأصلية، الطائرات بدون طيار وصناديق الطيران لا تتطلب أي تعديلات.
6) طريقة تبديد الحرارة: مروحة خارجية تبعد الحرارة بنشاط ، ويتم تبريد قناة الهواء المحجوزة بالهواء القسري.
7) واجهة: مدخل XT60، واجهة بطارية مخرج (مدعومة بواسطة الطائرات بدون طيار) ، مخرج XT60 (مدعومة بواسطة الإضاءة).

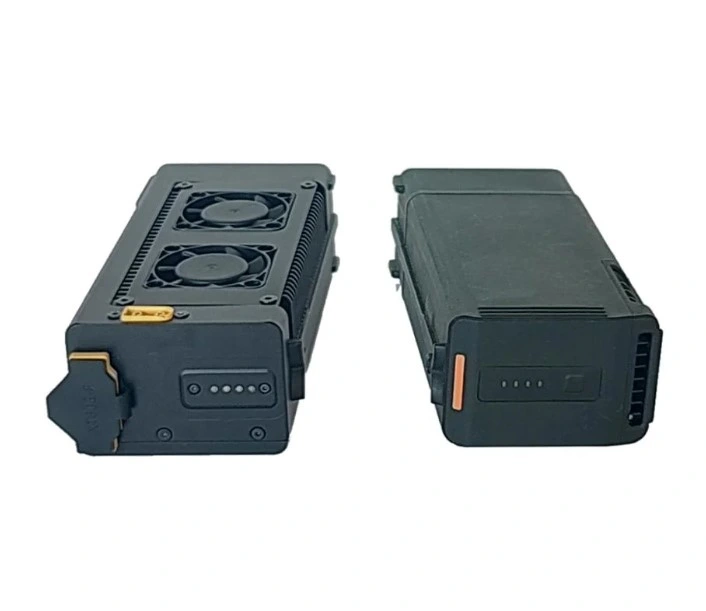

8) الحجم: 163 × 92 × 65 ± 0.5mm (استبدال بطارية TB60 واحدة دون احتلال مساحة تركيب إضافية).
9) الوزن: 980 ± 20g (استبدال بطارية TB60 1350g لتقليل وزن الإقلاع للطائرة بدون طيار).
10) مستوى الحماية: IP54.

3الخصائص الوظيفية

المكعب التلقائي للدخول والخروج: متابعة الإقلاع والهبوط من الطائرة بدون طيار إلى مكعب الكابلات بشكل متزامن للدخول والخروج، ضبط التوتر بشكل متكيف،و ضغط يدويا على الزر لسحب الكابل أثناء قطع الطاقة.

وظيفة الاتصال: لديها وظيفة الاتصال السلكي مع بروتوكول الميناء المتسلسل وتدعم وظيفة الاتصال اللاسلكي مع بلوتوث أو بروتوكول الميناء المتسلسل اللاسلكي.

وظيفة الحماية: حماية الإدخال من الإفراط في الجهد والإفراط في الجهد، حماية الإخراج من الإفراط في الجهد، حماية الإفراط في التيار، حماية الإختصار، حماية زيادة درجة الحرارة، إزالة الأخطاء والانتعاش الذاتي.

وظيفة عرض البيانات: تظهر شاشة اللمس البالغة 4.0 بوصة بيانات مثل الجهد ، والتيار ، ودرجة الحرارة ، وطول منفذ الكابل ، والتاريخ ، والوقت ، وسجلات التشغيل ، وسجلات الأخطاء ، ومعلومات حالة العمل.

تعديل الإعداد: شاشة العرض تدعم إعداد وتعديل سرعة لف السلك ، وتوتر لف السلك ، وتوتر لف السلك ، وطول السلامة ، والتاريخ والوقت ،ويدعم التبديل بين العرض الصيني والإنجليزي.

وظيفة إنذار الخطأ: عندما يتعطل النظام ، تتدحرج شاشة العرض لعرض معلومات الخطأ ، ويومض ضوء إنذار الخطأ أحمرًا ويصدر إنذارًا.

حمل المعدات: مع تصميم حقيبة الظهر ، يمكن تجهيز حقيبة الظهر بمجموعة كاملة من أنظمة الربط ، بما في ذلك صندوق الربط ، وموارد الطاقة للوحدة الهوائية ، ووحدة الإضاءة (اختياري) ،ومكونات أخرىالوزن الإجمالي هو 12 ± 0.5 كجم.



4.المعلمات

البنود		المعلمات التقنية
درجة حرارة البيئة		-20 ~ 45 oC (العمل) ، -40 ~ 65 oC (التخزين)
الرطوبة النسبية		10-80% RH (العمل) ، 5-90% RH (التخزين)
الارتفاع		≤ 3000 متر

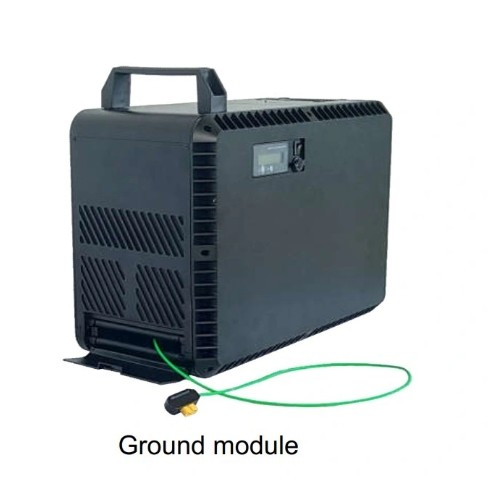

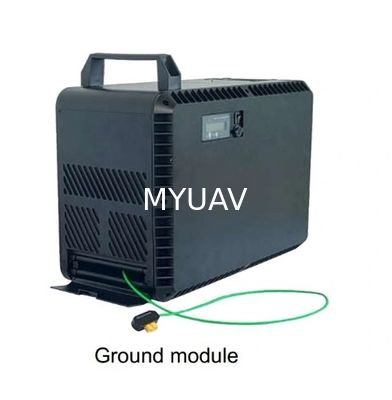

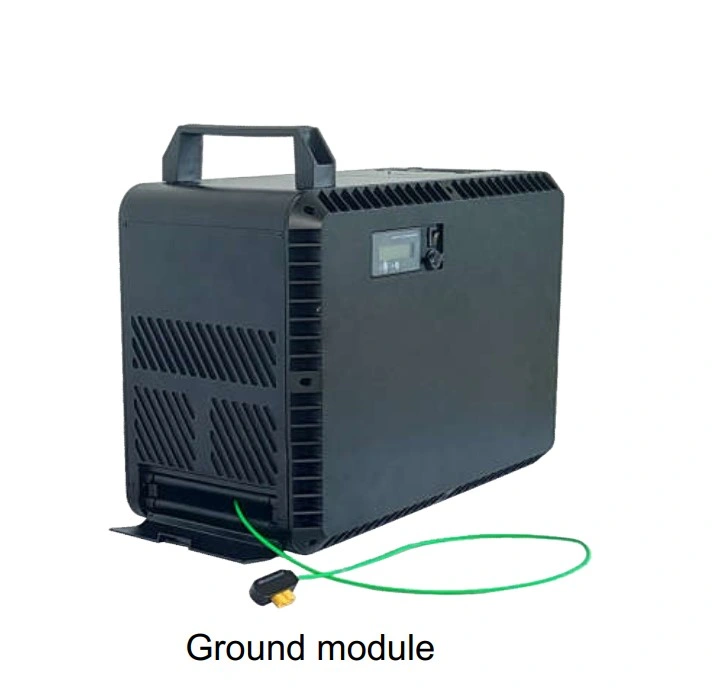

وحدة طاقة الربط	الجهد المدخل	176-264 فاكس مدخلات مجموعة واسعة، فاز واحد 220 فاكس @ 45-65 هرتز
	الجهد الخارجي	400~750Vdc قابلة للتعديل ، 750Vdc افتراضية المصنع
	الطاقة الخارجة	3500 واط (المصدر القياسي طويل الأجل) ، 3850 واط (قيمة الذروة ≤ 30 ثانية)
	طول كابل التخزين	تحمل كابل تخزين أقصى طول ≥ 120m
	سرعة الارتداد	0-2m/s، قابلة للتعديل
	قوة سحب	0-10N، قابلة للتعديل
	واجهة	مصدر الدخول مع مفتاح، اتصال الخروج الكابل XT60
	مفاتيح ومفاتيح	زر تشغيل / إيقاف عالية الجهد، زر سحب قوي للأسلاك، ضوء مؤشر الإنذار
	الحجم	360 × 280 × 165 ± 0.5 ملم، باستثناء وسائد القدم والمقبضات
	الوزن	9.2 ± 0.2 كجم، بما في ذلك الكابل المربوط 110 متر
كابل القيود	المواد	سلك نحاسي مطلي بالفضة ، طبقة عزل فلوروبلاستيك مركبة ، طبقة نسيجية من الألياف ذات الدرجة العالية للطيران
	التيار الحالي	3-5A
	مقاومة التيار المباشر	10.5 ± 0.2 Ω، حلقة 100m@20 oC
	قوة السحب	≥ 50kg، مقاومة للانسحاب المتكرر و أوقات الإفراج ≥ 500 مرة
	قوة العزل	≥ 3000Vdc ، لا وجود لتعطيل لمدة دقيقة واحدة
	طول الكابل	55/110 ± 2m ، يدعم طول الخط المخصص
	القطر الخارجي	2.6 ± 0.2 ملم
	الوزن	1.2 ± 0.05kg/100m
وحدة الهواء	الجهد المدخل	600~830Vdc مدخلات واسعة النطاق
	الجهد الخارجي	51.5 ± 0.5Vdc، فولتاج الخروج الثابت
	الطاقة الخارجة	3000 واط (المصدر القياسي طويل الأمد) ، 3500 واط (قيمة الذروة ≤ 10 ثانية)
	وظيفة الحماية	الحماية من الإفراط في الجهد الدخالي والإفراط في الجهد الدخالي، والإفراط في الجهد الدخالي، والإفراط في التيار، والإغلاق القصير، وحماية الحرارة المفرطة
	الجهد العازل	3000 فولت (Vin-Vout) ، 1 دقيقة ، تيار تسرب ≤ 5mA ، لا وجود للاختراق أو التوهج أو ظاهرة corona
	طريقة التثبيت	التثبيت القابل للشحن، بنفس طريقة تثبيت البطارية الأصلية، دون أي تعديلات على جهاز الطيران بدون طيار وصندوق الطيران
	طريقة تبديد الحرارة	تبريد الهواء الطبيعي
	واجهة	مدخل XT60، مخرج واجهة البطارية (مدعومة بواسطة الطائرات بدون طيار) ، مخرج XT60 (مدعومة بواسطة الإضاءة)
	مستوى الحماية	IP54
	الحجم	158 × 92 × 110 ± 0.5mm (استبدال بطارية TB60 واحدة دون احتلال مساحة تركيب إضافية)
	الوزن	960 ± 10 غرام



معايير الأهداف
1فولتاج المدخلات من صندوق الأرض: 176-264 فاكس مدخلات واسعة النطاق، فاز واحد 220 فاكس.
2. فولتاج الخروج من إمدادات الطاقة للوحدة الجوية: 25.5 ± 0.3Vdc خروج فولتاج ثابت. يعمل الطائرة بدون طيار في ظل حالة إمدادات الطاقة المرتبطة والبطارية الاحتياطية تظل مشحونة بالكامل طوال العملية بأكملها دون أي فقدان للطاقة.
3طاقة الخروج للمعدات: إمدادات طاقة وحدة الهواء ≥ 2000 واط، صندوق الأرض القيود ≥ 3500 واط.
4حجم إمدادات الطاقة للوحدة الهوائية: ≤ 156 × 75 × 48 mm، استبدال بطارية TB30 واحدة دون احتلال مساحة تركيب إضافية.
5وزن طاقة وحدة الهواء: ≤ 590g، استبدال بطارية 685g TB30.
6حجم صندوق الأرض: ≤ 360 × 260 × 180 ملم.
7وزن صندوق الأرض: ≤ 9.2kg، بما في ذلك 110m من كابلات القيود.
8حجم الكابل ووزنه: طول ≥ 110m، قطر الكابل ≤ 2.4mm، وزنه ≤ 1.1kg/100m.
9. التلفزيون التلقائي للدخول والخروج: اتبع الإقلاع والهبوط من الطائرة بدون طيار لتلفزيون الكابل بشكل متزامن للدخول والخروج ، وتعديل التوتر بشكل متكيف ، وتسحب الكابل يدويًا في ظل ظروف فقدان الطاقة.
10وظيفة حماية التيار الزائد: عندما يخرج طاقة وحدة الهواء التيار الزائد ، فإنه يوفر حماية مستمرة في التيار.يجب أن لا يتم إيقاف تشغيل المخرج مباشرة ويمكن استعادة نفسها.
11وظيفة الاتصالات: صندوق الأرض القيود لديه وظيفة اتصالات سلكية بروتوكول سلسلة، ودعم وظيفة الاتصالات اللاسلكية من بلوتوث أو بروتوكول سلسلة اللاسلكية.
12. وظيفة عرض البيانات: تظهر الشاشة اللمسية بيانات مثل الجهد ، والتيار ، ودرجة الحرارة ، وطول منفذ ، والتاريخ ، والوقت ، وسجلات التشغيل ، وسجلات الأخطاء ، ومعلومات حالة العمل.
13تعديل الإعداد: شاشة العرض تدعم إعداد وتعديل سرعة جمع الأسلاك، وتوتر جمع الأسلاك، وتوتر إطلاق الأسلاك، وأعداد السلامة، والتاريخ والوقت،ويدعم التبديل بين العرض الصيني والإنجليزي.
14. وظيفة إنذار الخطأ: عندما يتعطل النظام ، تتدحرج شاشة العرض لعرض معلومات الخطأ ، ويومض ضوء إنذار الخطأ بالأحمر ويصدر إنذارًا.
15مستوى حماية معدات النظام: إمدادات طاقة وحدة الهواء ≥ IP54 ، مربع الأرض القيود ≥ IPx4.

16.معدات النظام: تصميم حقيبة الظهر، يمكن تجهيز حقيبة الظهر بمجموعة كاملة من نظام الربط بما في ذلك صندوق الأرض ربط، وحدة الطاقة الطاقة الهواء، وحدة الإضاءة،وملحقات كاملة، وزنها الإجمالي ≤ 12.5kg.

بالنسبة لنظام الطاقة المرتبط بالطائرة بدون طيار، يمكنك اختيار عدة أنواع من النموذج أدناه:

- مهمات ليلية ونهارية
-إرسال الراديو
- إدارة الأزمات
- حماية الموقع
- مراقبة المرور
-أمن الأحداث الكبيرة
- مراقبة الغابات
مراقبة الصناعة
- مراقبة نوعية الهواء

1المركبة الجوية غير المأهولة ذات الدوار العالي (UAV) خطرة معينة وتدميرها ، والتشغيل غير السليم قد يسبب إصابة شخصية أو تلف الممتلكات ،من فضلك استخدم المنتج وفقا صارمة لدليل التشغيل
2يجب أن يتلقى المشغل تدريباً مهنياً وفحصاً، لا يجب على الموظفين غير المدربين التعامل مع هذا المنتج.
3لا تكوني في حالة سكر أو حالة من التعب أو المرض عند التعامل مع هذا المنتج
4يجب أن يبقي الموظفين على مسافة آمنة بين المركبات الجوية بدون طيار (UAV) ، باستمرار لمنع احتمال الخطر
5الرجاء الطيران تحت وزن الإقلاع الآمن في حالة وجود أي مخاطر
6الرجاء عدم الطيران تحت ظروف تدخل كهرومغناطيسي قوي
7الرجاء اتباع القوانين واللوائح المحلية ولا تطير في منطقة حظر الطيران
8الرجاء عدم الوقوف بالقرب أو لمس المحرك الدوري أو المروحة في حالة قطعها من المروحة الدورية.
9الرجاء شحن البطاريات اثنين كاملة قبل تثبيتها على UAV وتأكد من أن ضغطها التفاضلي أقل من 0.1 فولت
10. البطارية لوقت طويل دون استخدام، يرجى تخزينها في مكان جاف تهوية مع 60٪ الكهرباء
