| الـ MOQ: | 1 إبك |
| السعر: | 14800usd |
| standard packaging: | علبة كرتون |
| Delivery period: | 14 يوم عمل |
| طريقة الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
II، الطائرة بدون طيار FC30 المعدلة
1مدة الرحلة الداعمة: ≥24 ساعة.
2ارتفاع الطيران الداعم: ≥200/300m ((طول الكابل المقيد220/330m،طول الحجز الآمن)
III، خصائص الوظيفة
1وظائف الحماية: تصميم منفصل للكهرباء القوية والضعيفة. الدخول فوق الجهد والحماية تحت الجهد، الإخراج فوق الجهد ، الإخراج فوق التيار ، دائرة الإخراج ،الخروج فوق حماية درجة الحرارةمقاومة الجهد الدخالي والخارجى ≥3000VDC، مقاومة الجهد العازل للأسلاك المربوطة ≥3500VDC.
2.اتصالات البيانات: وظيفة الاتصالات السلكية واللاسلكية، دعم العرض والتحكم عن بعد، عرض البيانات من جانب العميل وتنزيلها. الاتصالات الضوئية الاختيارية.
3وظيفة عرض البيانات: تظهر شاشة اللمس بيانات مثل الجهد الخارجي، تيار الخروج، الطاقة الخارجة، طول منفذ الكابل، مدة العمل، درجة حرارة التثبيت، الاستهلاك الكلي للطاقة،سجل خطأومعلومات حالة العمل
4.إعداد وتعديل: يدعم شاشة العرض إعداد وتعديل المعلمات مثل قوة الشد والسرعة، البيانات والوقت،جهد الخروج،أطوال السلامة،درجة حرارة التحذير،مثل..ودعم التبديل بين الصينية والإنجليزية.
5تنبيهات وتذكيرات: في حالة فشل الشاشة تعرض محتويات الخطأ، والزرارة ذكرى صوتية قوية.
6.التقاط وتسديد التلقائي: بعد الإقلاع والهبوط من الطائرة بدون طيار إلى التقاط وتسديد الكابل المزامنة، ضبط إدارة التوتر التلقائي،والضغط يدويا على الزر لتفاعل الكابل في حين قطع الطاقة.
7.حمل ونقل: يتم تجهيز الصندوق بمقبض ومساحات قدم، ومقطورة قابلة للطي اختياري، وعجلات عربة للنقل.إمدادات الطاقة اختيارية مولدات الديزل 25000W / 100L (المواصفات المرفقة)
IV،المعلمات
| البنود | المعلمات التقنية | ||
| النموذج | TPS220M-FC30 | TPS330M-FC30 | |
| طول الكابل | 220M | 330M | |
| درجة حرارة البيئة | -20~45 درجة مئوية (((العمل), -40 ~ 65oC ((التخزين) | ||
| الرطوبة النسبية | 10 ~ 80% RH ((العمل), 5~ 90%RH ((التخزين) | ||
| الارتفاع | ≤3000m | ||

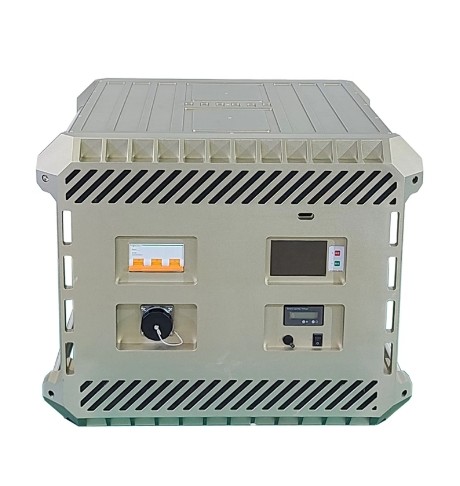

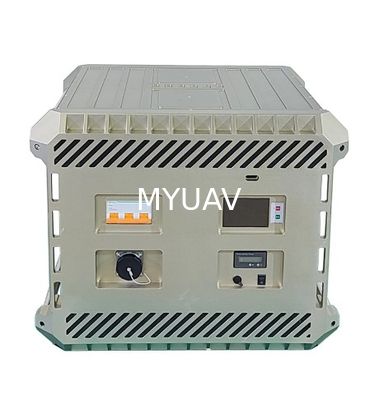

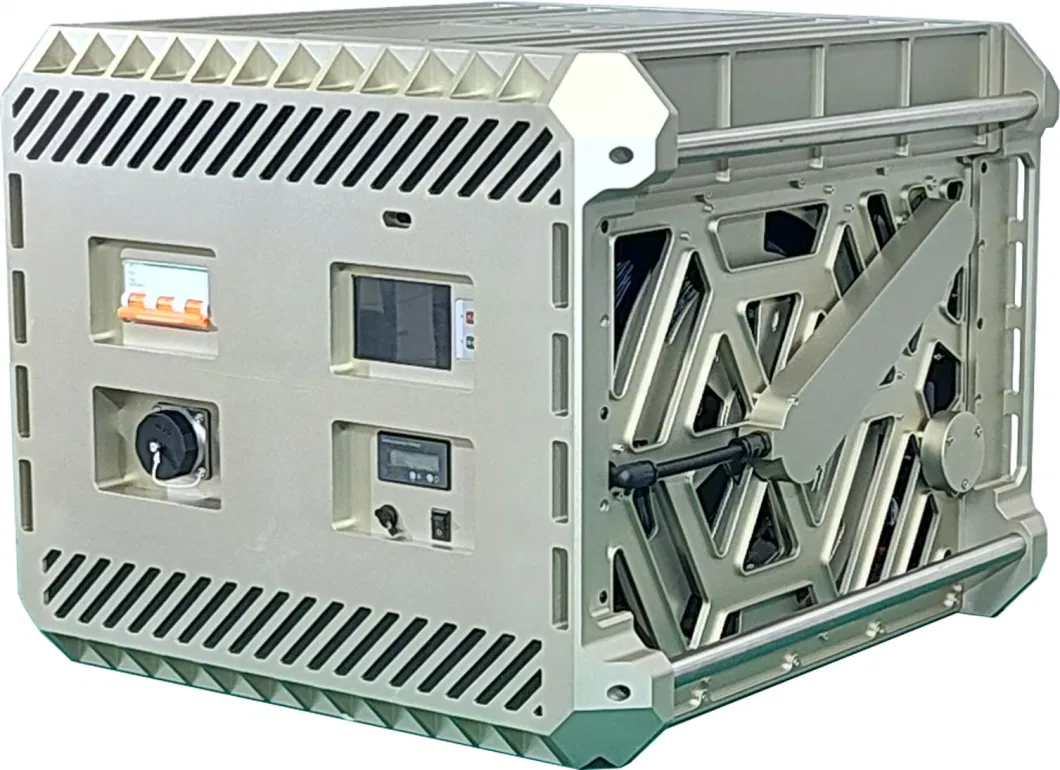

| وحدة الطاقة الأرضية | الجهد المدخل | 380±10%VAC،نظام ثلاثي المراحل،خمسة أسلاك (TCM) ،التردد 50 هرتز | |
| الجهد الخارجي | 600~800Vdcقابلة للتعديل"مصنع افتراضي" 800Vdc | ||
| الطاقة الخارجة | ≥22000 واط ((المصدر المسموح به لفترة طويلة) ،≥25000W ((القيمة القصوى30 سنتا) | ||
| الاستيعابالمكافأةالسرعة | 0~3m/sقابلة للتعديل | ||
| الاستيعابالمكافأة مرونة | 0~20N،قابلة للتعديل | ||
| واجهة | المدخلاتأإيربالحافلةبأولياردoمخرج LP20أإيربالحافلةfإيبيرoبيك FCبأورت (اختياري) | ||
| زر و مفتاح | مفاتيح التيار المترددhإيهvالعمرoن/oإفبالاطاراتجقادرةtأوكيuببالاطاراتبأوفيربالتراكمsالساحرات | ||
| مستوى الحماية | IPx4 | ||
| الحجم | 600×570×460±0.5ملم،باستثناء وسائد القدم والملحقات الخارجية | ||
| الوزن | 54± 0.5kgباستثناء الكابل المربط | ||
| كابل مقيد | المواد | سبيكة خفيفة الوزن مقاومة لدرجات الحرارة العالية سلك الطائرات ، عزل فلوروبلاستيكي مركب ، خيوط الألياف الفضائية عالية الدرجة | |
| الاتصالات بالألياف البصرية | الكابل المرتبط هو كابل مركب إلكتروني ضوئي يحتوي على ألياف أحادية الوضع الملفوفة بإحكام مع الاتصال بالألياف الضوئية الاختيارية. | ||
| التيار الحالي | 25 ~ 30A | ||
| مقاومة التيار المباشر | 1.6±0.1Ω100m@20oCحلقة | ||
| المقاومة قوة الشد | ≥300kg،مقاومة للتفاعل المتكرر وأوقات الإفراج≥ 1000 | ||
| قوة العزل | ≥3500Vdc، 1 دقيقةلا وجود لتعطيل | ||
| طول الكابل | المعدات القياسية 220 متراختياري330 متر | ||
| القطر الخارجي | 6.3±0.1ملم | ||
| الوزن | 44 ± 1 غرام/م | ||
| وحدة الهواء | الجهد المدخل | 580~810Vdcمدخلات واسعة النطاق | |
| الجهد الخارجي | 59Vdc±1٪،مصدر الجهد الثابت,دعم تخصيص الجهد | ||
| الطاقة الخارجة | ≥ 18000W ((الناتج القياسي طويل الأجل), ≥22000W ((القيمة القصوى¥10s) | ||
| وظيفة الحماية | الإدخال فوق الجهد,تحت حماية الجهد، الخروج فوق الجهد,أكثر من التيار,الدائرة القصيرة,وحماية من درجة الحرارة | ||
| وظيفة الاتصال | الاتصال الاختياري CAN للإبلاغ عن بيانات الجهد والتيار ودرجة الحرارة ومعلومات حالة التشغيل. | ||
| الجهد العازل | ≥3000V ((Vin-Vout) ، 1min، تسرب التيار 5mA،لا وجود لتعطيل,fظاهرة القوس الكاذب والكورونا | ||
| طريقة التثبيت | استبدال بطارية واحدة من الطائرات بدون طيار، وتركيب مباشر للجهاز | ||
| تبديد الحرارة | المروحة المدمجة للتبريد النشط، قنوات الهواء المحجوزة للتبريد بالهواء القسري | ||
| واجهة | المدخلاتLP20أإيربالحافلةالناتجXT90،XT60 ×2 | ||
| مستوى الحماية | IP54 | ||
| الحجم | 468×308×142±0.5 ملم،باستثناء المرفق | ||
| الوزن | 10.8±0.2kg(استبدال بطارية واحدة من الطائرات بدون طيار يزن 11.5 كجم) | ||
| حزم | الحجم | حقيبة ذات عجلات:850×740×600± 5 ملم(لا تشمل العجلات) | |
| الوزن | 115±5كجمتخزين وحدة الطاقة الأرضية ووحدة الهواء ومركبة (اختياري) ، المرفقات والوثائق | ||
1ما لم ينص على خلاف ذلك، جميع البيانات المذكورة أعلاه في Ta = 25oC، الرطوبة < 75٪، المدخلات الاسمية والحمل الاسمي.
2"بسبب محدودية المساحة، هناك بيانات غير كاملة في الورقة. يرجى الاتصال بموظفي المبيعات للحصول عليها.
