| الـ MOQ: | 1 إبك |
| السعر: | 23000usd |
| standard packaging: | علبة كرتون |
| Delivery period: | 14 يوم عمل |
| طريقة الدفع: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
لمحة عامة عن المنتج
هذا المنتج يتكون من جزأين: صندوق القيود الأرضية النهاية وصندوق الطاقة الجوية الهوائية النهاية. صندوق القيود يدمج إمدادات الطاقة AC / DC DC، جهاز الاستيعاب والتسديد التلقائي،كابل ربط ووحدة تحكم ذكية لتحويل طاقة التيار المتردد أحادي المرحلة للشبكة، مولد أو مصدر الطاقة المحمول إلى طاقة عالية الجهد ونقلها إلى مصدر الطاقة في الهواء من خلال كابل القيود.إمدادات الطاقة في الهواء يمكن أن تستبدل بأمان بطارية أصلية وتوفير استقرار التوتر الثابت، إمدادات طاقة مستمرة وموثوقة لفترة طويلة للطائرة بدون طيار دون تقليل وزن الحمل القياسي.النظام له وظيفة سحب وتحرير الخط تلقائيًا بالتزامن بعد صعود وسقوط الطائرة بدون طيار.
طائرات بدون طيار قابلة للتكيف
1) ارتفاع الطيران الداعم: 120 ~ 200m (طول الكابل: 220m ، طول السلامة المحجوز) ؛
2) وزن الإقلاع الداعم: 30 ~ 55 كجم (كفاءة قوة الطائرة بدون طيار مختلفة ، هذه البيانات هي للإشارة فقط).
الخصائص البيئية
1) درجة الحرارة المحيطة: - 20 ~ 45 oC (العمل) ، - 40 ~ 65 oC (التخزين) ؛
2) الرطوبة النسبية: 10 ~ 80% RH (العمل) ، 5 ~ 90% RH (التخزين) ؛ 3) الارتفاع: 0 ~ 3000m.

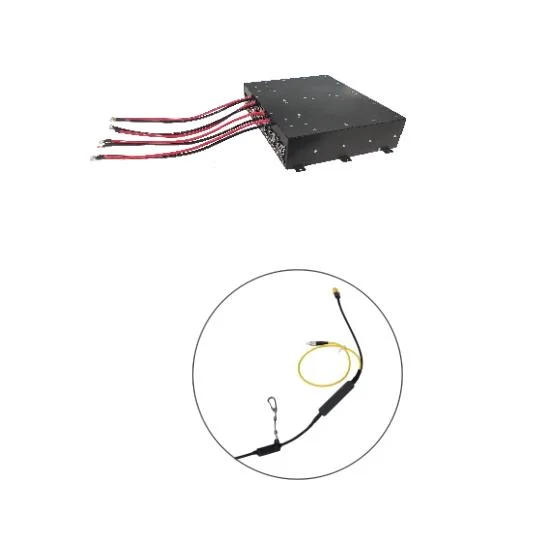

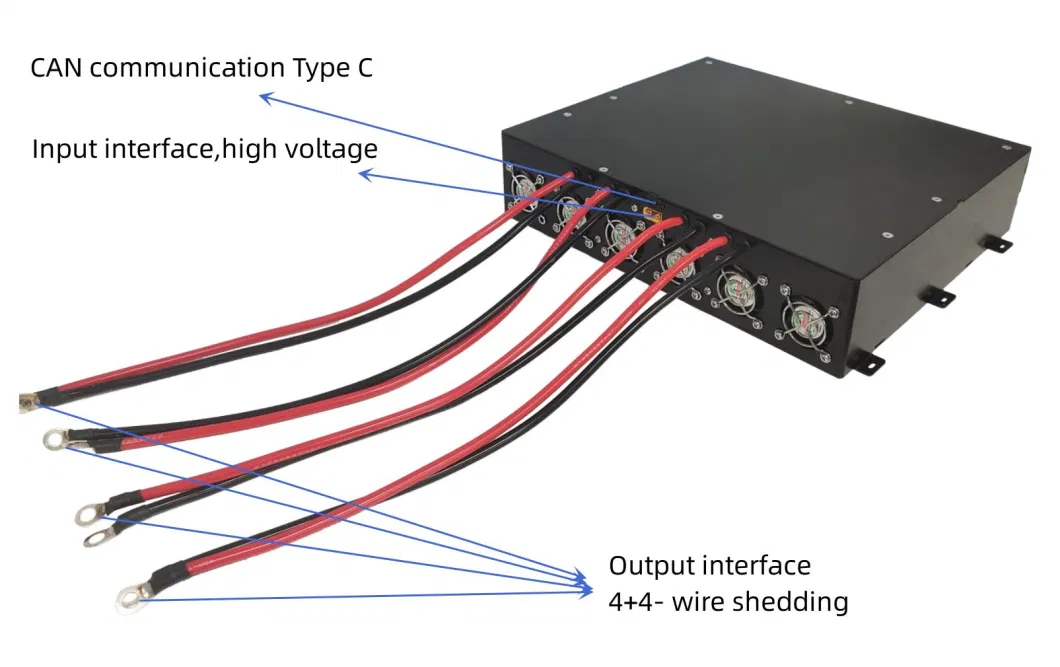

إمدادات الطاقة للوحدة الهوائية
| الجهد المدخل | 580 ~ 810Vdc مدخلات واسعة النطاق ، مخرجات الجهد الثابت |
| الجهد الخارجي | 50 ± 0.5Vdc ، يدعم تخصيص الجهد الخارجي |
| الطاقة الخارجة | 1200 واط (المصدر القياسي طويل الأمد) ، 15000 واط (قيمة الذروة ≤ 30 ثانية) |
| وظيفة الاتصال | الاتصال بـ CAN، وإبلاغ عن الجهد، والتيار، ودرجة الحرارة والبيانات الأخرى وحالة |
| طريقة التثبيت | محجوزة وملصقة بالمسامير |
| وضع تبديد الحرارة | المروحة المدمجة التبريد الحراري النشط، قناة الهواء المحجوزة التبريد بالهواء القسري |
| واجهة | إدخال XT60، إخراج سلك إلقاء، أو الخروج XT90، دعم تخصيص واجهة |
| الحجم | 295*254*71 ± 0.5 ملم (باستثناء أذني التثبيت والواجهات) |
وظيفة الحماية
A. حماية الإدخال من الإفراط في الجهد وتقليل الجهد: حماية إيقاف التشغيل، والقضاء على الأخطاء والانتعاش الذاتي.
B. حماية زيادة التيار الخارجي: حماية التيار المستمر في التراجع، والقضاء على الأخطاء والانتعاش الذاتي.
ج. حماية القطع القصير للخروج: تشغيل الحد من التيار الخارجي، والقضاء على الأخطاء والانتعاش الذاتي.
D. حماية من زيادة درجة الحرارة في الخروج: درجة حرارة الغلاف هي 95 ± 2.5 oC ، وبعد التبريد والاسترداد الذاتي.
E. حماية الإفراط في الجهد الخارجي: إيقاف التشغيل تلقائيًا وقفل، إعادة تشغيل وتشغيل الطاقة لاستعادة التشغيل.

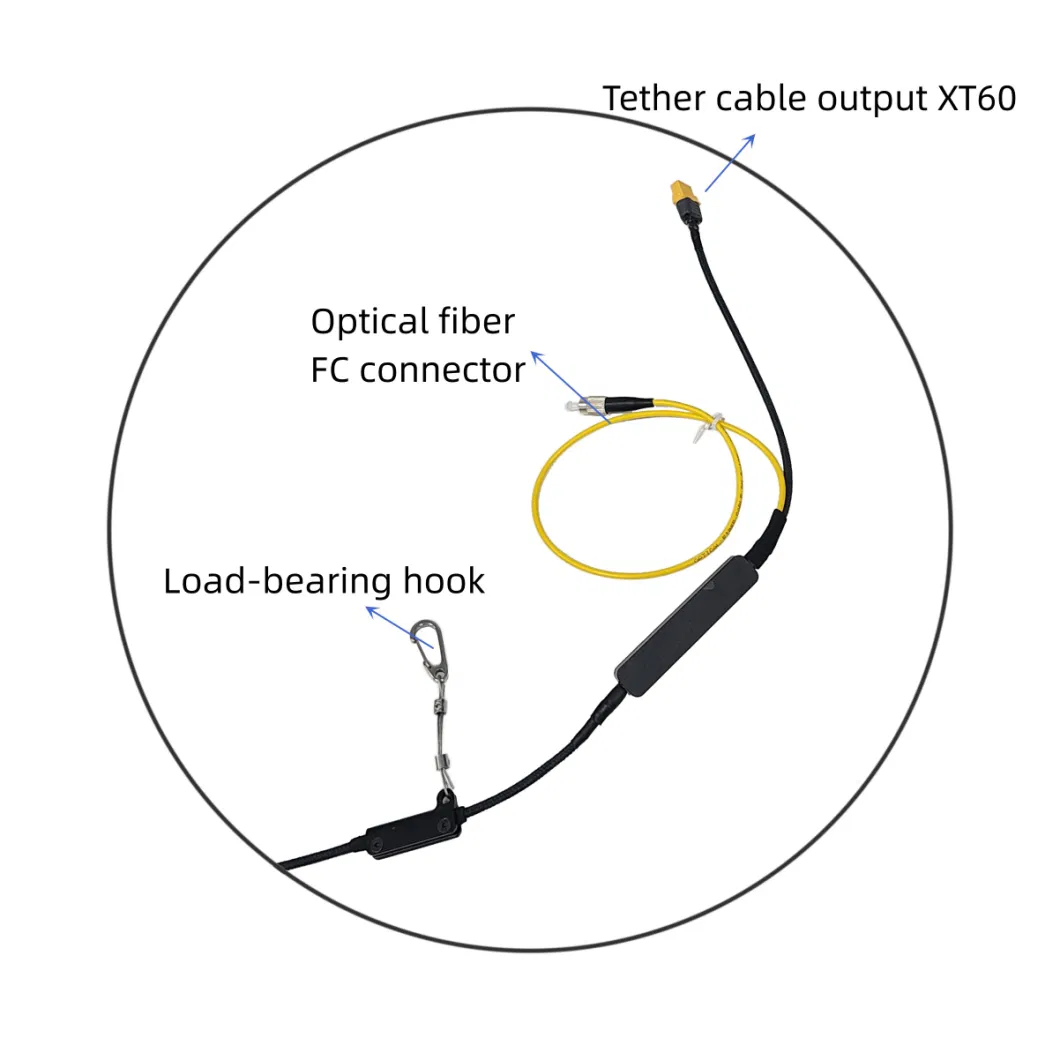

كابل القيود
| المواد | سلك نحاسي مغلف بالفضة، طبقة عازلة فلوروبلاستيكية مركبة، وحدة ألياف بصرية مغلفة بإحكام، غلاف كوبوليمر مقاوم لدرجات الحرارة العالية،طبقة نسيجية من الألياف ذات الجودة الطيرانية عالية النمو |
| التيار العامل | 15-20A |
| مقاومة التيار المباشر | 2.5 ± 0.2 Ω، حلقة 100m @ 20 oC |
| قوة السحب | ≥ 150kg، مقاومة للوصول المتكرر وأوقات الإفراج ≥ 1000 مرة |
| قوة العزل | ≥ 3000Vdc ، لا وجود لتعطيل لمدة دقيقة واحدة |
| طول الكابل | 220 ± 2m؛ كابل الألياف الضوئية 1 قلب داخل كابل القيود وموصول FC (اختياري) |
| القطر الخارجي | 5.0 ± 0.2 ملم |
| الوزن | 29 ± 0.5g/m |

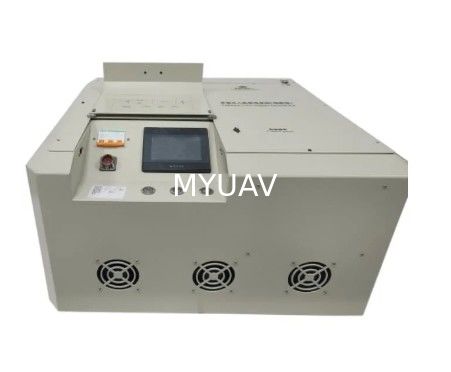

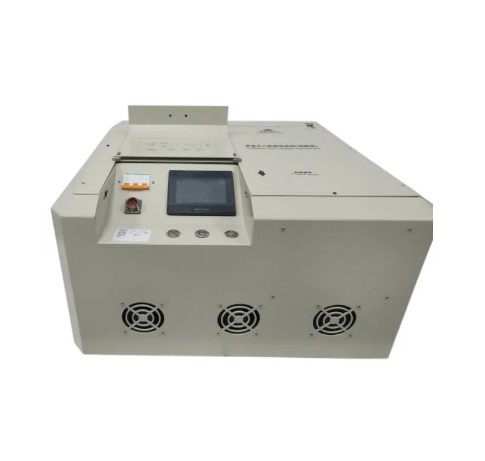

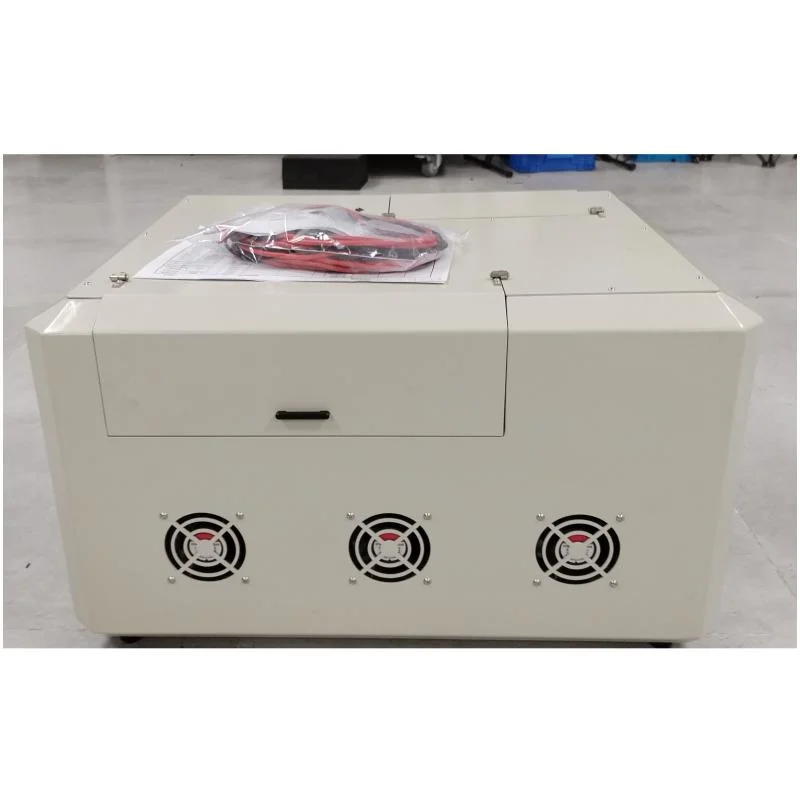

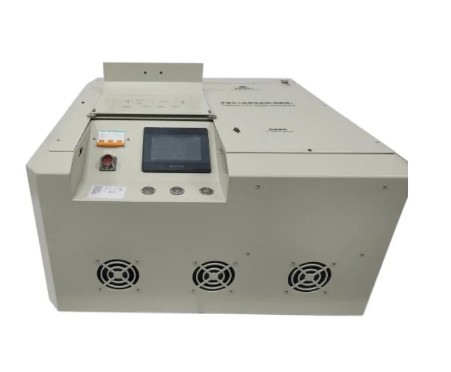

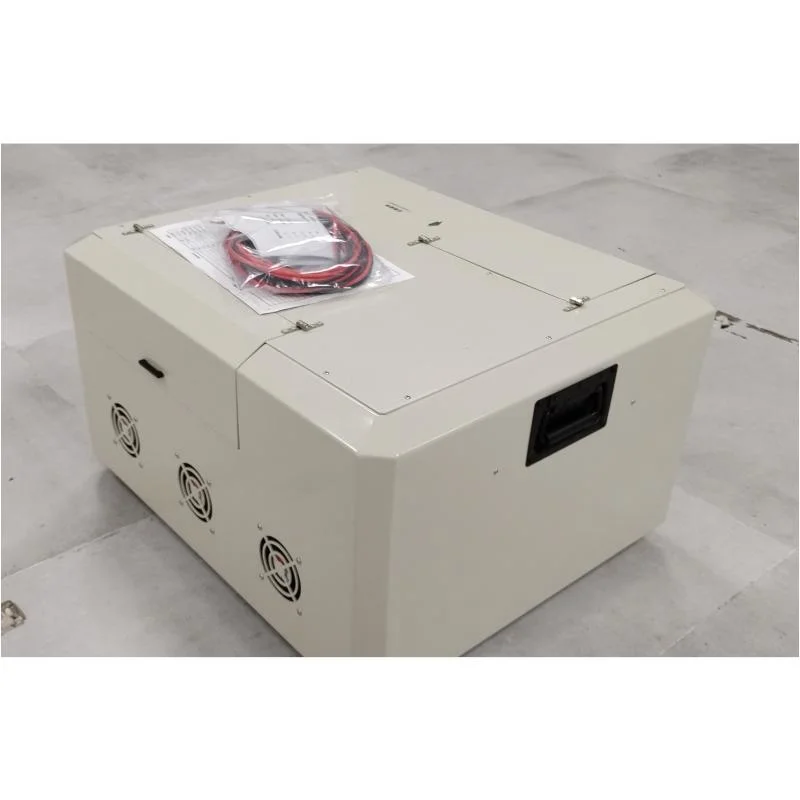

إمدادات الطاقة للوحدة الأرضية
| الجهد المدخل | 277~490Vac @ مخرج الحمل الكامل ، 85~176Vac @ نصف محمل الخروج ، 50/60Hz |
| الجهد الخارجي | 400~750Vdc قابلة للتعديل ، 750Vdc افتراضية المصنع |
| الطاقة الخارجة | 20000 واط |

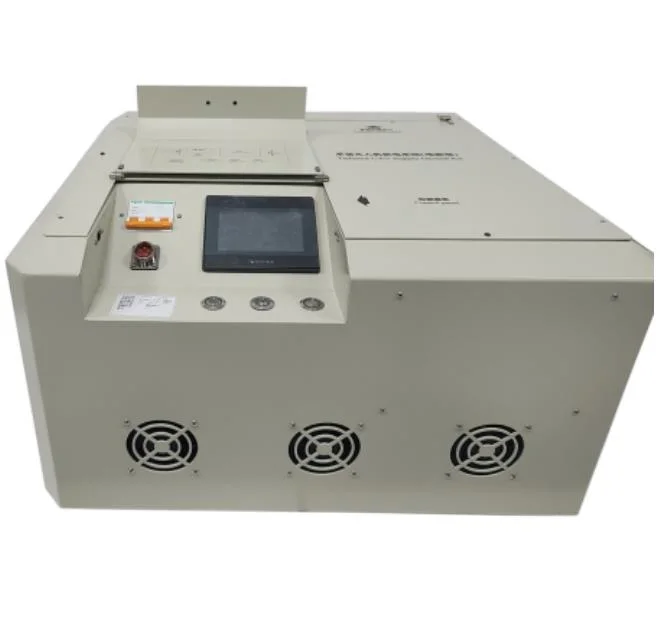

| عرض البيانات | 4.3 بوصة شاشة لمسة يعرض التيار، والجهد، ودرجة الحرارة، وطول كابل رولي، وسجل التشغيل، وسجل الخطأ وغيرها من البيانات |
| وظيفة الإنذار | عندما يكون للنظام أخطاء، شاشة العرض سوف تعرض معلومات الخطأ، وسوف تضيء ضوء تحذير الخطأ الأحمر والبيب |
| وظيفة الاتصال | واجهة الشبكة المحجوزة، الاتصالات Modbus tcp، دعم الاتصالات السلكية وعرض مزامنة الهاتف المحمول |
| كابل ريل في وخارج السرعة القصوى | 0~2m/s، 10 عجلات قابلة للتعديل |
| التوتر داخل وخارج لفائف الكابلات | يتم تقسيم التوتر الكابل بكرات في وخارج إلى 10 معدات، والتي يمكن تعديلها |
| وضع العمل | المكعب السلبي للخروج ، المكعب النشط في ، ترتيب الأسلاك التلقائي ، ويمكن الضغط على زر إلى المكعب القسري في كابل الراحة |
| النقل | قابلة للنقل أو المتنقلة في المركبات |

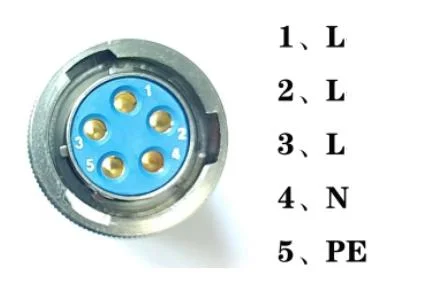

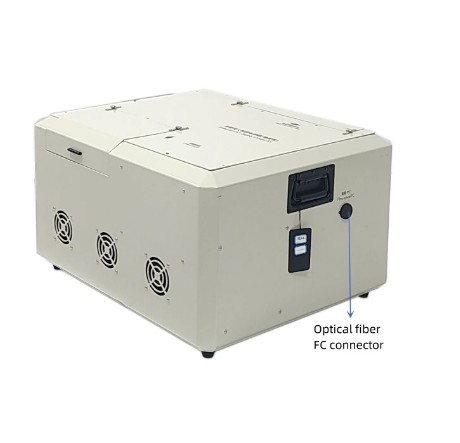

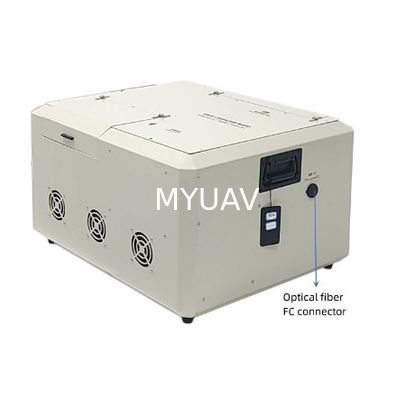

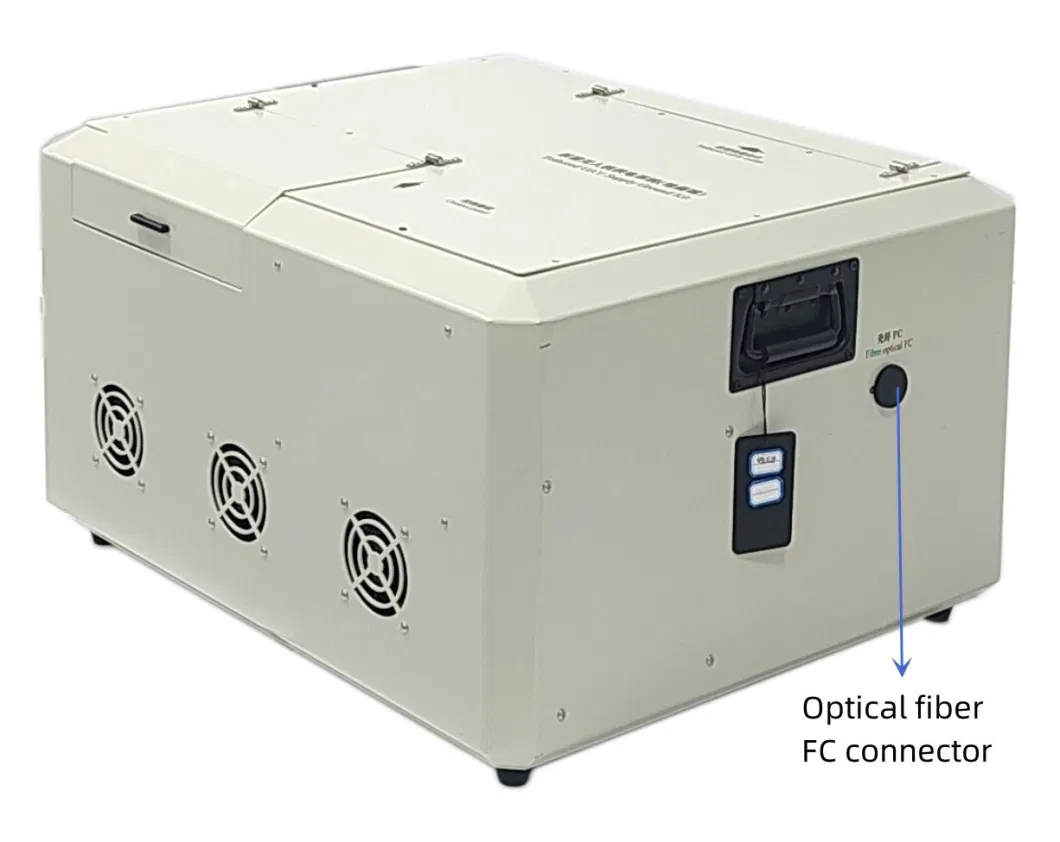

| واجهة | مدخل مصدر الطيران ذو 5 نواة، منفذ الألياف الضوئية FC (اختياري) ، منفذ شبكة الاتصالات، منفذ CAN |
| أزرار ومفاتيح | زر الخروج عالية الجهد، كابل ريل في زر القوة، مفتاح مدخل التيار المتردد، مصباح الإنذار |
| الحجم | 645*550*350ملم (حالة التخزين) |
| الوزن | 36kg (باستثناء المكونات الاختيارية) |
وظيفة الحماية
A. حماية الإدخال من الإفراط في الجهد وتقليل الجهد: حماية إيقاف التشغيل، والقضاء على الأخطاء والانتعاش الذاتي.
B. حماية زيادة التيار الخارجي: حماية التيار المستمر في التراجع، والقضاء على الأخطاء والانتعاش الذاتي.
ج. حماية القطع القصير للخروج: تشغيل الحد من التيار الخارجي، والقضاء على الأخطاء والانتعاش الذاتي.
D. حماية من زيادة درجة الحرارة في الإخراج: درجة حرارة القشرة هي 95 ± 2.5 درجة مئوية، ويتم التبريد عن طريق الاسترداد الذاتي.
E. حماية الإفراط في الجهد الخارجي: إيقاف التشغيل تلقائيًا وقفل، إعادة تشغيل وتشغيل الطاقة لاستعادة التشغيل.
