نظام الطاقة الكابل MYUAV المستخدمة للطائرات بدون طيار و 4 الدوارات إنفاذ القانون

نظام الطاقة الكابلات المستخدمة للطائرات بدون طيار و 4 الدوار طائرات بدون طيار إنفاذ القانون


التطبيق

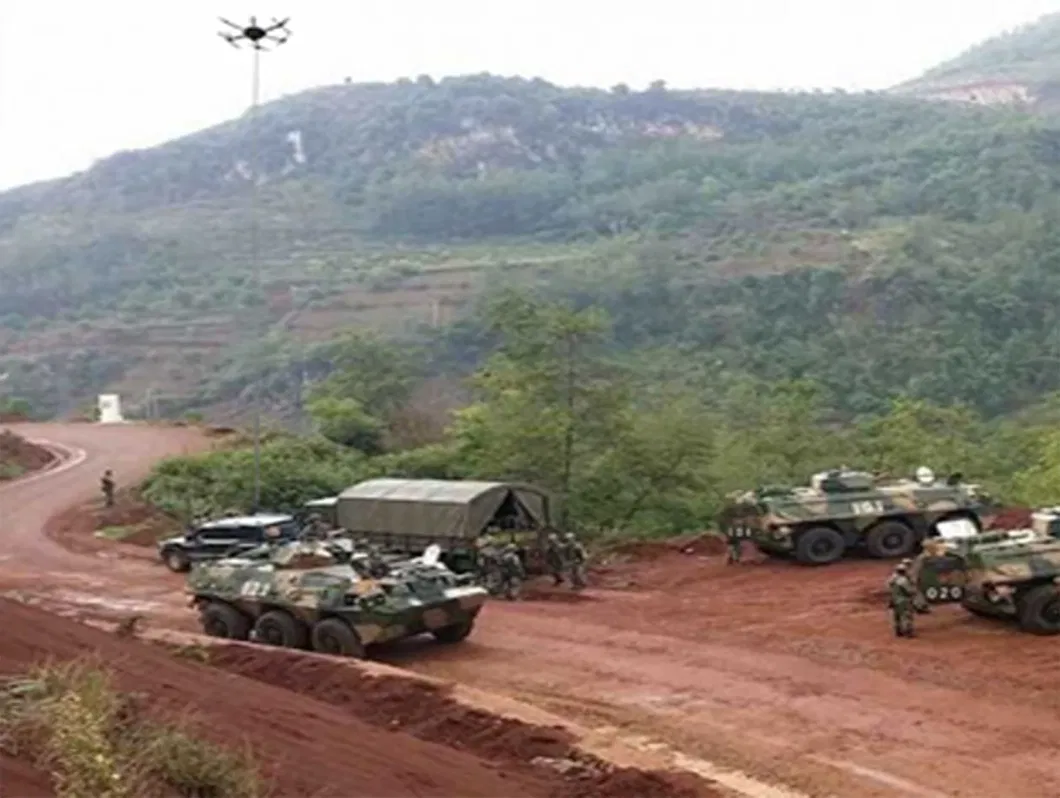

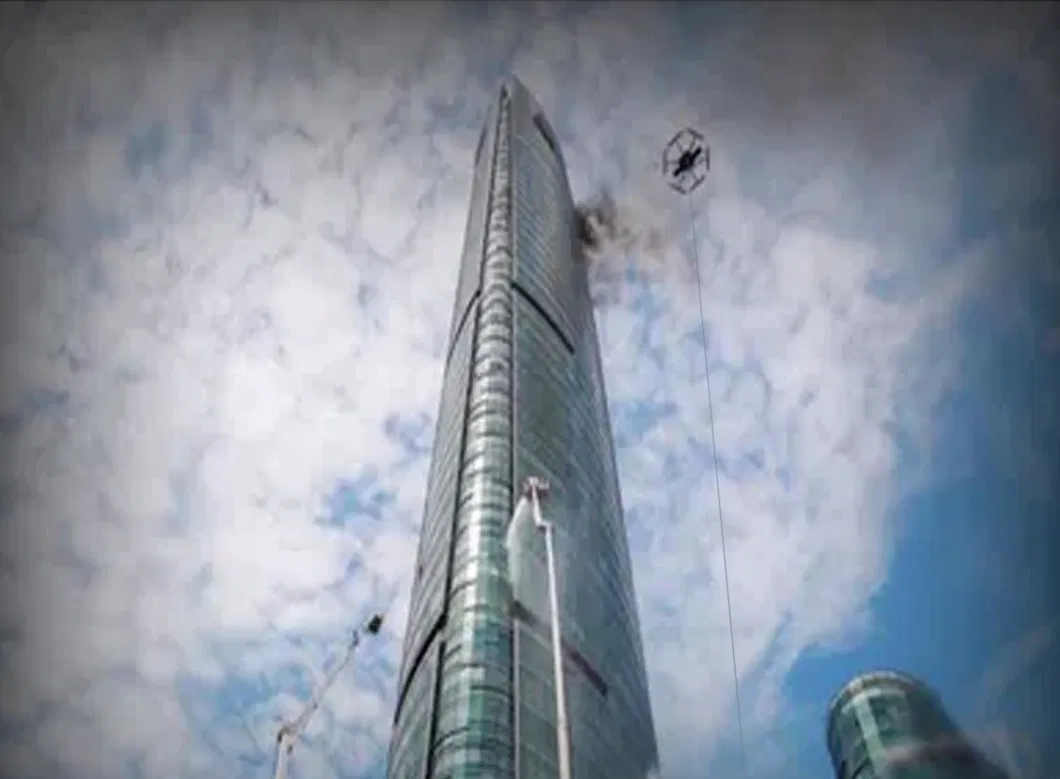

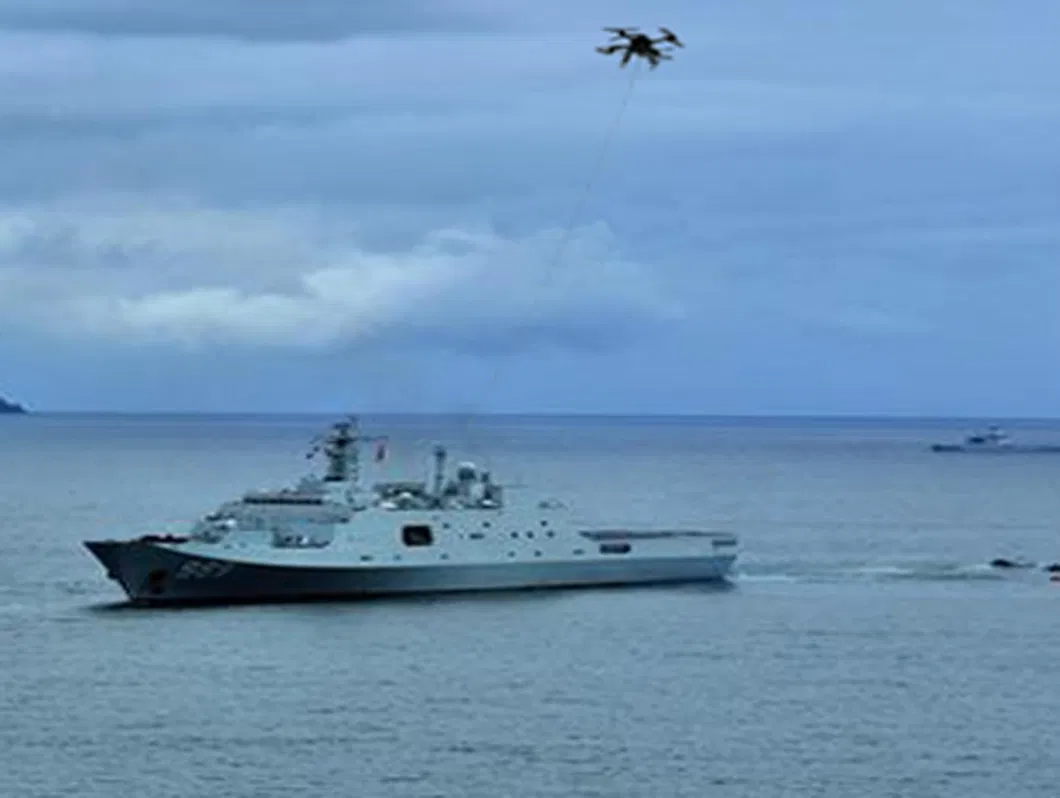

إنفاذ القانون، المراقبة، الاستكشاف، المسح

1.الخصائص النموذجية
خفيفة الوزن ويمكن حملها: صغيرة الحجم 645 * 550 * 350mm وخفيفة الوزن 36KGs ، تدعم التمرير أو المحمولة ، سهلة الحمل والتنفيذ السريع في 2 دقيقة

تشغيل بسيط: بعد تشغيل الاتصال على نظام الملفات المربوطة، فإن العملية بأكملها من إقلاع الطائرة بدون طيار وهبوطها لا تحتاج إلى تشغيل مربع الربط.فقط ركز على عملية الطيران;

متعدد الوظائف: وظيفة حماية شاملة للدخول والخروج (التعافي الذاتي) ، التشغيل وتخزين سجلات الخطأ ، ودعم الاتصالات السلكية والعرض والتحكم المحمول.

الكابلات تلقائية في وخارج أثناء مع الطائرة بدون طيار أخذ وإقلاع: يمكن أن تعدل تكييفيا وتسريح تلقائيًا، والكابلات في ووضع الكابلات بناء على الرفع، والسرعة، وحالات أخرى من الطائرة بدون طيار،بدون تدخل بشري.

تنظيم الجهد الثابت: مصدر الطاقة الداخلي لديه مجموعة واسعة من المدخلات ومخرجات تنظيم الجهد الثابت.والبطارية الاحتياطية المجهزة يمكن أن تلبي وقت الهبوط الآمن للطائرة بدون طيار.

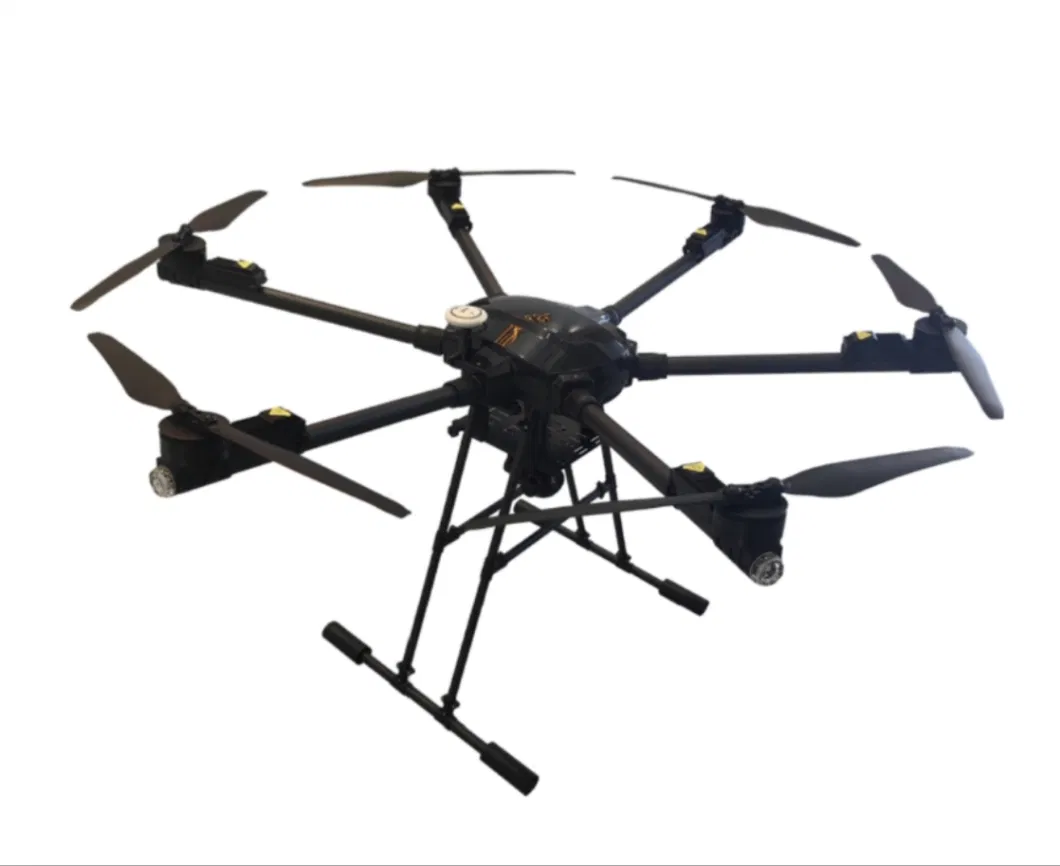

2.طائرة بدون طيار قابلة للتكيف
تستخدم مع الطائرات بدون طيار المقابلة لتشكيل نظام طائرات بدون طيار مربوطة
ارتفاع رحلة الدعم: 120-200m (كابل مقيد 220m ، طول السلامة المحجوز)
الدعم الحد الأقصى للوزن عند الإقلاع: 30~55kg (تختلف كفاءة طاقة الطائرة بدون طيار، المعايير هي للإشارة فقط)

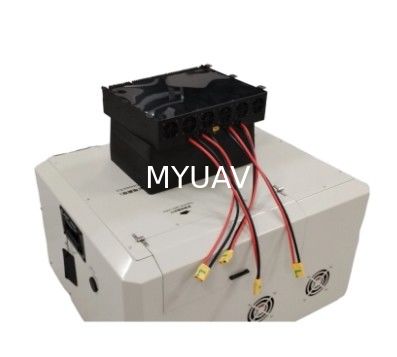

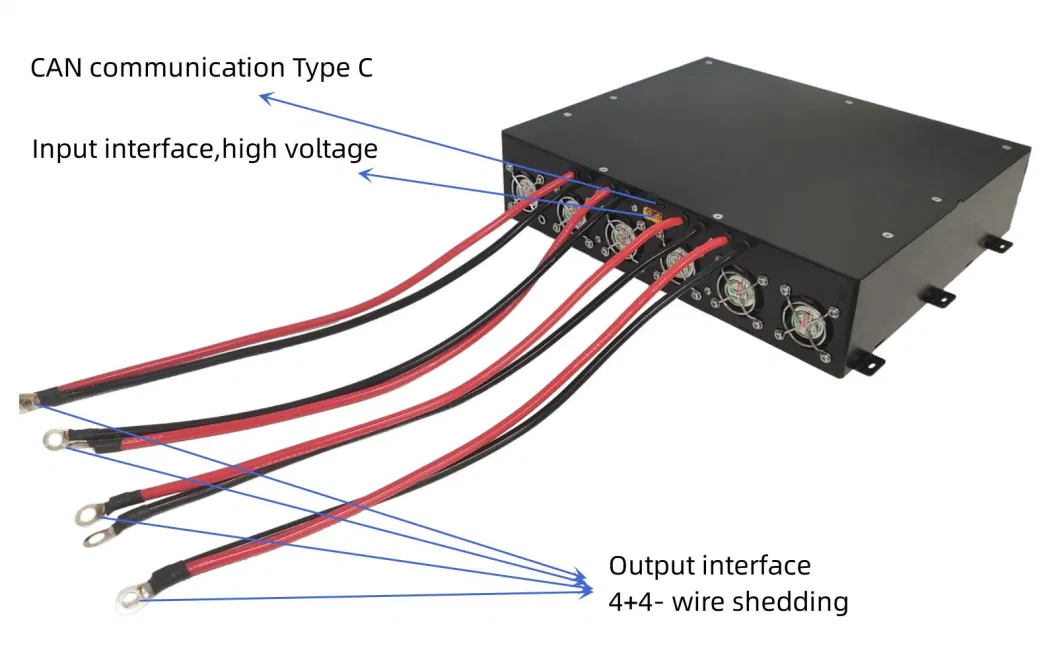

3.وحدة هواء تعمل بالطاقة(إمدادات الطاقة الداخلية)

1) الجهد الدخالي: الدخول ضمن نطاق واسع من 580-810Vdc، الجهد الخارجي ثابت.
2) الجهد الخارجي: 50 ± 0.5Vdc، يدعم الجهد الخارجي المخصص.
3) الطاقة الخارجة: 12000W (الطاقة القياسية الطويلة الأجل) ، 15000W (قيمة الذروة ≤ 30s) ؛

4) وظيفة الحماية
حماية الإدخال من الإفراط في الجهد والانخفاض في الجهد: حماية إيقاف التشغيل، والقضاء على الأخطاء والاسترداد الذاتي.
حماية زيادة التيار الخارجي: حماية التيار الثابت في التراجع، والقضاء على الأخطاء والإصلاح الذاتي.
ج. حماية القطع القصير للخروج: تشغيل الحد من التيار الخارجي، والقضاء على الأخطاء والإسترداد الذاتي.
حماية من زيادة درجة الحرارة في الإخراج: درجة حرارة الغلاف 95 ± 2.5 درجة مئوية، ويتم إيقاف تشغيله والاسترداد الذاتي بعد التبريد.
حماية الإفراط في الجهد الخارجي: إيقاف التشغيل تلقائيًا وقفل وإعادة التشغيل واستعادة الطاقة.

5) وظيفة الاتصال: الاتصال CAN، وتقرير الجهد، والتيار، ودرجة الحرارة وغيرها من البيانات والحالة؛
6) طريقة التثبيت: احتياطي الأذنين التثبيت وتثبيتها بالمسامير.
7) طريقة إزالة الحرارة: مروحة مدمجة لإزالة الحرارة النشطة، قناة هواء محجوزة للتبريد بالهواء القسري.
8) واجهة: مدخل XT60، مخرجXT90، أوإزالة الأسلاك، دعم تخصيص واجهة؛
9) الحجم: 295*254*71 ± 0.5mm (باستثناء آذان التركيب والواجهات) ؛
10) الوزن: 4.5 ± 0.1kg (باستثناء الاتصالات والأسلاك الخارجية)

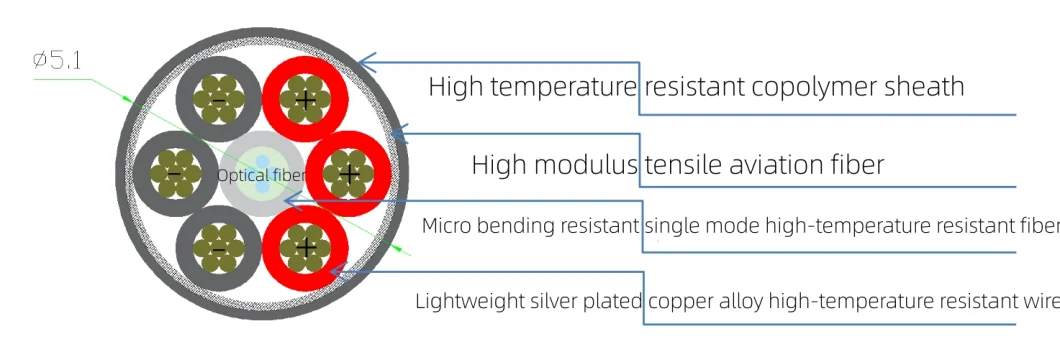

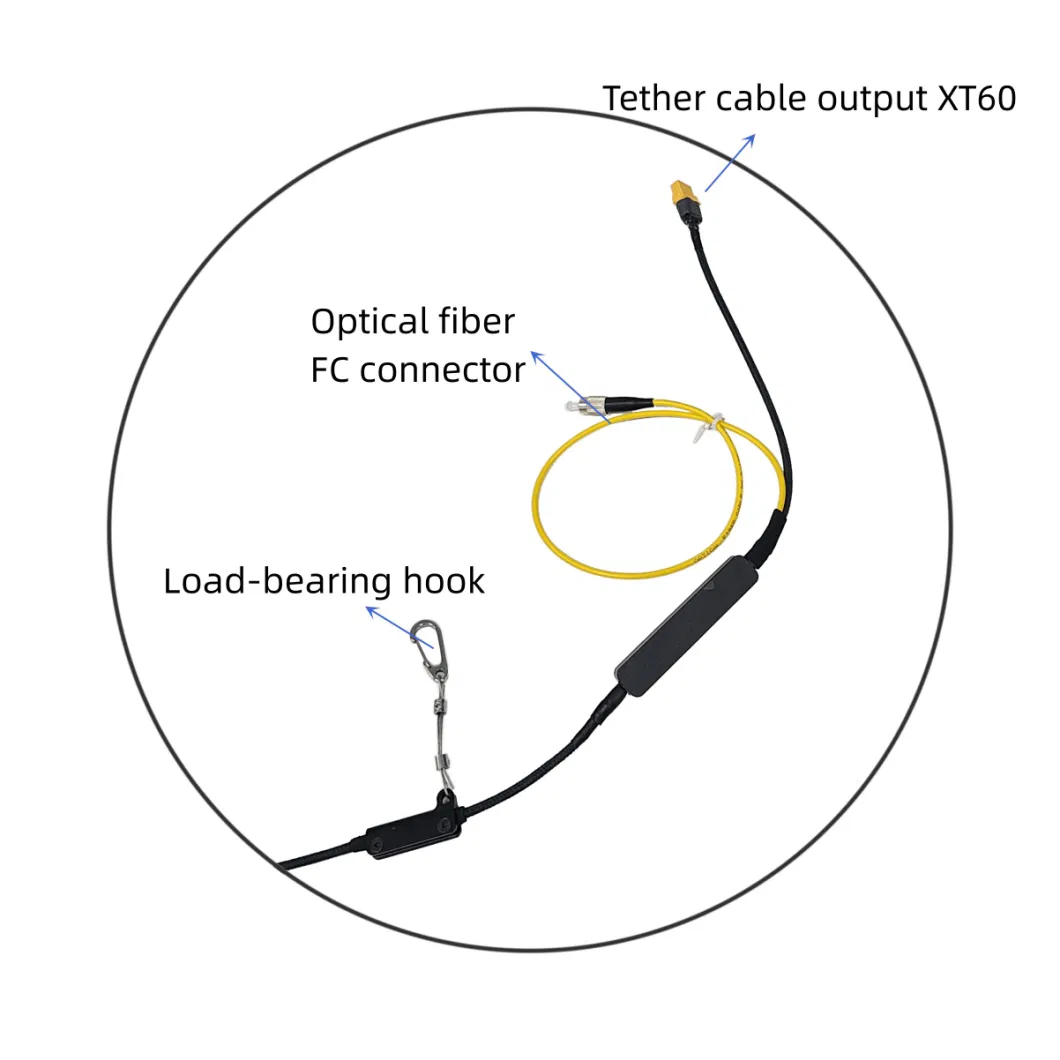

4.التثبيت cقادرة


1) مادة: سلك نحاس مزدوج الأطراف مغلف بالفضة، طبقة عازلة فلوروبلاستيكية مركبة، وحدة ألياف بصرية مغلفة بإحكام، غلاف كوبوليمر مقاوم لدرجات الحرارة العالية،طبقة نسيجية من الألياف ذات الجودة الطيرانية عالية النمو;
2) تيار العمل: 15-20A ؛
3) مقاومة التيار المباشر: 2.5 ± 0.2 Ω ، حلقة 100m @ 20 oC ،
4) قوة الشد: ≥ 150kg ، مقاومة للانسحاب المتكرر ووقت الإفراج ≥ 1000 مرة.
5) قوة العزل: ≥ 3000Vdc ، لا وجود لتعطيل لمدة دقيقة واحدة.
6) طول الكابل: 220 ± 2m (يدعم أطوال الكابلات المخصصة من 160 ~ 330m) ؛
7) الاتصال بالألياف الضوئية: التكوين القياسي لا يتضمن الألياف الضوئية، و 1-2 ألياف ضوئية اختيارية.
8) القطر الخارجي: 4.9 ± 0.2mm
9) الوزن: 29 ± 0.5g/m.

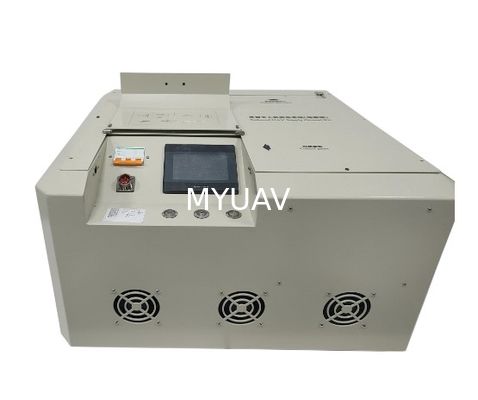

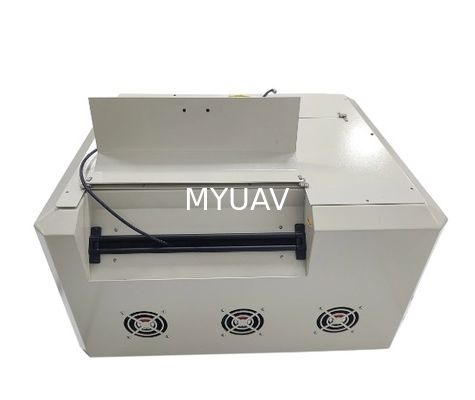

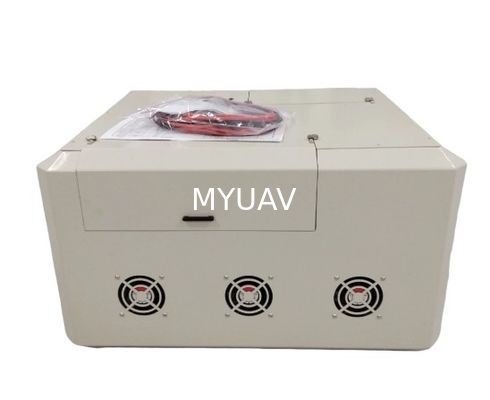

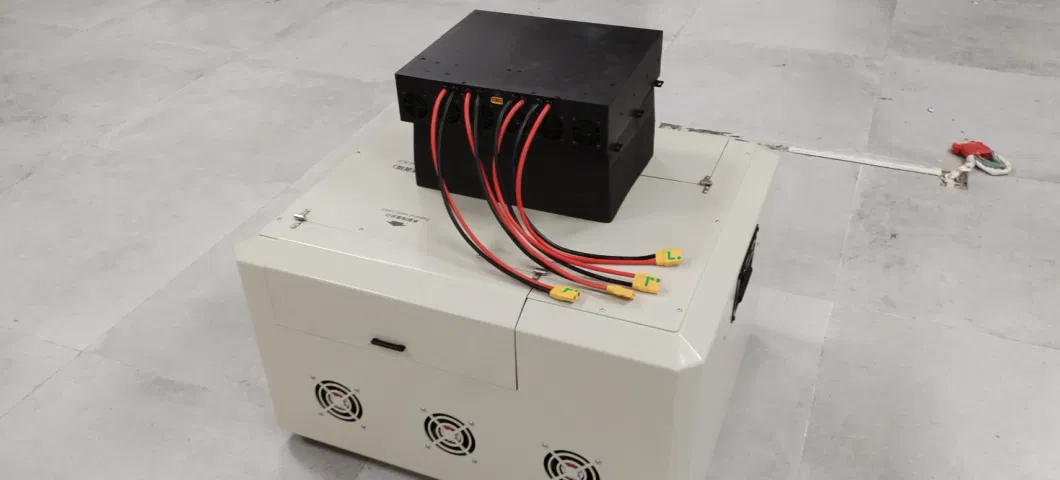

5. نظام الملفات المربوطة

1) الجهد الدخالي: 260 ~ 530Vac (ثلاثة مراحل ، طاقة داخلية / مولد).
2) الجهد الخارجي: 400 ~ 750Vdc قابلة للتعديل ، 750Vdc افتراضي المصنع ؛
3) طاقة الخروج: 20000 واط


4) وظيفة الحماية:
A. حماية الإدخال من الإفراط في الجهد وتقليل الجهد: حماية إيقاف التشغيل، والقضاء على الأخطاء والانتعاش الذاتي.
B. حماية زيادة التيار الخارجي: حماية التيار المستمر في التراجع، والقضاء على الأخطاء والانتعاش الذاتي.
ج. حماية القطع القصير للخروج: تشغيل الحد من التيار الخارجي، والقضاء على الأخطاء والانتعاش الذاتي.
D. حماية من زيادة درجة الحرارة في الإخراج: درجة حرارة الغلاف هي 95 ± 2.5 درجة مئوية ، وعندما يتم التبريد ، يكون الاسترداد الذاتي.
E. حماية الإفراط في الجهد الخارجي: إيقاف التشغيل تلقائيًا وقفل، إعادة تشغيل وتشغيل الطاقة لاستعادة التشغيل.

5) عرض البيانات: شاشة لمسة 4.3 بوصة تعرض التيار والجهد ودرجة الحرارة وطول الكابلات وسجل التشغيل وسجل الأخطاء وغيرها من البيانات.
6) وظيفة الإنذار: في حالة وجود خطأ في النظام ، ستقوم شاشة العرض بالتمرير لعرض معلومات الخطأ ، وسيتم إضاءة ضوء إنذار الخطأ باللون الأحمر والنغمة
7) وظيفة الاتصال: الاتصال Modbus TCP (المنتج القياسي ليس لديه واجهة مفتوحة) ، ودعم الاتصال السلكي والهاتف المحمول عرض متزامن
8) سرعة الاندفاع: 0 ~ 2m / s ، 10 معدات قابلة للتعديل.
9) استعادة وتحرير التوتر: يتم تقسيم التوتر الاحترازي والتحرير إلى 10 معدات، والتي يمكن تعديلها.
10) وضعية العمل: كابل التفريغ السلبي، كابل التفريغ النشط في الكابل، طي الكابل التلقائي، وكابل التفريغ القسري.
11) النقل المحمول: يمكن نقله أو نقله في سيارة ، اختياري مع عناصر عصا السحب والعجلات.
12) الواجهة: مدخلات مصدر الطيران بخمسة نواة، منفذ FC بالألياف البصرية (اختياري) ، منفذ شبكة الاتصال، النوع c؛
13) الأزرار والمفاتيح: زر الخروج عالية الجهد، ومرور الكابل في الزر القسري، ومفتاح مدخل التيار المتردد، ومصابيح الإنذار.
14) الاتصالات بالألياف البصرية: لا تشمل التكوينات القياسية الألياف البصرية ، ويمكن تجهيزها بكابل واحد أو أكثر من الكابلات المركبة البصرية.
15) الحجم: 645 * 550 * 350mm (حالة التخزين).
16) الوزن: 40kg (باستثناء المكونات الاختيارية)
17) درجة حرارة العمل: -25 ~ 55C.
18) الارتفاع: 3000 متر.

الأسئلة الشائعة

1س: ما هي محطة الطاقة المرتبطة بـ (موياف) ؟
**A:** محطة الطاقة المربوطة في MYUAV هي حل مبتكر لتوليد الطاقة على ارتفاعات عالية يستخدم تكنولوجيا الطائرات بدون طيار المربوطة لربط طائرة بدون طيار كبيرة بمصدر طاقة أرضي.الطائرة بدون طيار تحمل توربينات رياح صغيرة أو ألواح شمسية لتطير عاليا في السماءيستخدم مصادر الرياح أو أشعة الشمس على ارتفاعات عالية لتوليد الكهرباء، ثم يرسل الطاقة إلى الأرض عبر كابلات مربوطة.

2**س: كيف تعمل محطة الطاقة المرتبطة بالسيارة؟ **.
**A:** مبدأ العمل هو استخدام الطائرة بدون طيار كمنصة لرفعها إلى ارتفاع لا يمكن أن تصل إليه توربينات الرياح التقليدية ، حيث سرعة الرياح أكثر استقرارا وقوة ،وبالتالي تحسين كفاءة توليد الطاقةتتلقى الطائرة بدون طيار إمدادات متواصلة من الكهرباء من خلال كابلات عالية القوة مربوطة بالأرض للحفاظ على رحلة الطائرة بدون طيار وتشغيل معدات توليد الطاقة.

3**س: ما مدى كفاءة محطة الطاقة المرتبطة بالسيارة؟ **.
**A:** لأن البيانات الفعلية تعتمد على نموذج الطائرة بدون طيار معين وتكوين معدات توليد الطاقة،قد يكون MYUAV قد زاد من توليد الطاقة لكل وحدة مساحة من خلال الاستخدام الفعال لموارد الرياح أو الشمسبالمقارنة مع محطات الطاقة الأرضية التقليدية، الطاقة الرياحية أو الطاقة الشمسية عالية الارتفاع لديها إمكانية إنتاج طاقة أعلى لكل وحدة مساحة.لكن أرقام الكفاءة الدقيقة تحتاج إلى الإشارة إلى مؤشرات أداء المنتج المقدمة من شركة MYUAV.

4**س: في أي بيئة يمكن أن تعمل محطات توليد الطاقة المربوطة بالسيارة؟ **.
**A:** يجب أن تكون محطات الطاقة المربوطة في MYUAV قادرة على العمل ضمن نطاق آمن من الظروف الجوية ، مثل تجنب الظروف الجوية القاسية ،مع ضمان سلامة واستقرار الكابلات المربوطةيجب استشارة ظروف بيئة التشغيل المحددة مع MYUAV لمعايير مفصلة قبل الشراء.

5س: كيفية استرداد وصيانة الطائرات بدون طيار المربوطة؟
**A:** يمكن تجهيز الطائرة بدون طيار MYUAV بنظام استرداد أوتوماتيكي أو شبه أوتوماتيكي لإنزال الطائرة بدون طيار المجهزة بشكل آمن واستردادها إذا لزم الأمر.أثناء إجراء عمليات صيانة منتظمة على معدات توليد الطاقة على الطائرة بدون طياريمكن أن تشمل عملية الصيانة فحص سلامة وإصلاح جسم الطائرة بدون طيار ونظام الطاقة ومعدات توليد الطاقة والكابلات المربوطة.

مرة أخرى ، تستند المعلومات المذكورة أعلاه إلى التطبيق العام لتكنولوجيا الطائرات بدون طيار المربوطة. لمزيد من التفاصيل حول منتجات محطات الطاقة المربوطة لـ MYUAV ،يرجى الاتصال بالشركة مباشرة للحصول على أحدث وأكثر دقة وصف المنتج، معايير الأداء ودعم الخدمة.
