نظام إمدادات الطاقة MYUAV نظام طائرة بدون طيار

نظام إمدادات الطاقة MYUAV نظام طائرة بدون طيار

1.الخصائص النموذجية
1) خفيفة ومتنقلة: حجم صغير، وزنا خفيفا، دعم عصا سحب أو محمولة، سهلة الحمل والتنفيذ السريع.

2) تشغيل بسيط: بعد تشغيل الاتصال ، ليس هناك حاجة لتشغيل الطائرة بدون طيار أثناء الإقلاع والهبوط ، فقط تشغيل الطائرة بدون طيار ؛

3) قوية: وظيفة حماية الإدخال والإخراج الشاملة، التشغيل وتخزين سجلات الخطأ، دعم الاتصالات السلكية ومزامنة الهاتف المحمول؛

4)التراجع والتراجع التلقائي: التعديل التكيفي والتسليم التلقائي، والاستيلاء على الكابلات ووضعها وفقًا لرفع وتيرة الطائرة، دون تدخل بشري؛

5) استقرار الجهد الثابت: يحتوي مصدر الطاقة المحمول في الجو على مجموعة واسعة من المدخلات ومخرجات استقرار الجهد الثابت. يمكن أن تلبي سعة بطارية الاستعداد وقت هبوط الطائرة بدون طيار.

2.طائرة بدون طيار قابلة للتكيف
يتم تطابقها مع الطائرات بدون طيار المقابلة لتشكيل نظام طائرات بدون طيار متصل.
1) ارتفاع رحلة الدعم: 120 ~ 220m (طول الكابل: 220m ، طول السلامة المحجوز) ؛
2) وزن الإقلاع الداعم: 30 ~ 55 كجم (كفاءة قوة الطائرة بدون طيار مختلفة ، هذه البيانات هي للإشارة فقط).

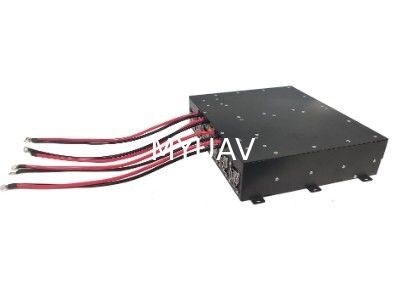

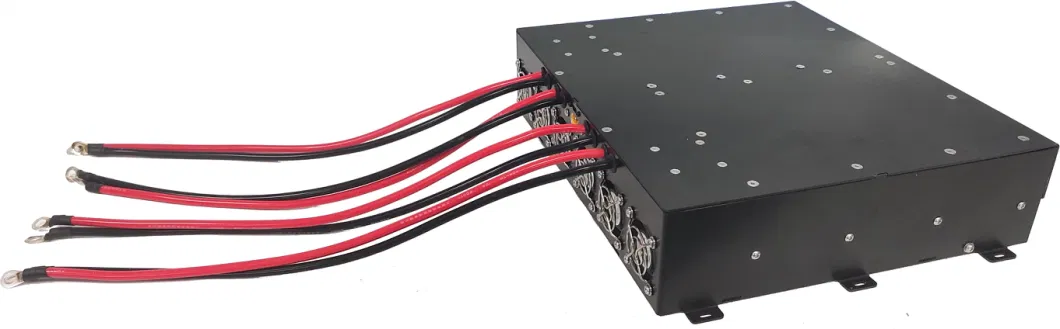

3.وحدة الهواء(إمدادات الطاقة الداخلية)


1) الجهد الدخالي: 580 ~ 810Vdc مدخل مجموعة واسعة ، مصدر الجهد الثابت.
2) الجهد الخارجي: 50 ± 0.5Vdc، يدعم تخصيص الجهد الخارجي.
3) الطاقة الخارجة: 12000W (الطاقة القياسية الطويلة الأجل) ، 15000W (قيمة الذروة ≤ 30s) ؛

4) وظيفة الحماية
A. حماية الإدخال من الإفراط في الجهد وتقليل الجهد: حماية إيقاف التشغيل، والقضاء على الأخطاء والانتعاش الذاتي.
B. حماية زيادة التيار الخارجي: حماية التيار المستمر في التراجع، والقضاء على الأخطاء والانتعاش الذاتي.
ج. حماية القطع القصير للخروج: تشغيل الحد من التيار الخارجي، والقضاء على الأخطاء والانتعاش الذاتي.
D. حماية من زيادة درجة الحرارة في الخروج: درجة حرارة الغلاف هي 95 ± 2.5 oC ، وبعد التبريد والاسترداد الذاتي.
E. حماية الإفراط في الجهد الخارجي: إيقاف التشغيل تلقائيًا وقفل، إعادة تشغيل وتشغيل الطاقة لاستعادة التشغيل.

5) وظيفة الاتصال: الاتصال CAN، وتقرير الجهد، والتيار، ودرجة الحرارة وغيرها من البيانات والحالة؛
6) طريقة التثبيت: محجوزة وملصقة بالمسامير.
7) وضع تبديد الحرارة: تبديد الحرارة النشط للمروحة المدمجة ، تبريد الهواء القسري من قناة الهواء المحجوزة.
8) واجهة: مدخل XT60، مخرج XT90، دعم تخصيص واجهة؛
9) الحجم: 295*254*71 ± 0.5 ملم (باستثناء القفص والواجهة).
10) الوزن: 4.5 ± 0.1kg (باستثناء الاتصالات والأسلاك الخارجية).


4.Tإيثير cقادرة


1) المادة: سلك نحاس مزدوج الخيوط المطبقة بالفضة، طبقة عزل فلوروبلاستيكية مركبة، وحدة الألياف البصرية الملفوفة بإحكام، غلاف كوبوليمر مقاوم لدرجات الحرارة العالية،خيوط الألياف ذات الجودة الطيرانية عالية النطاق;
2) التيار العامل: 15 ~ 20A ؛
3) مقاومة التيار المباشر: 2.5 ± 0.2 Ω ، حلقة 100m @ 20 oC ،
4) قوة الشد: ≥ 200kg ، مقاومة للانسحاب المتكرر والإفراج ≥ 1000 مرة.
5) قوة العزل: ≥ 3000Vdc ، لا يوجد تعطل لمدة 1 دقيقة.
6) طول الرصيف: 220 ± 2m.
7) الاتصال بالألياف الضوئية: يتم تخصيص 1 ألياف ضوئية مع رابط FC (اختياري) ؛
8) القطر الخارجي: 4.5 ± 0.2mm.
9) الوزن: 46 ± 0.5g/m.

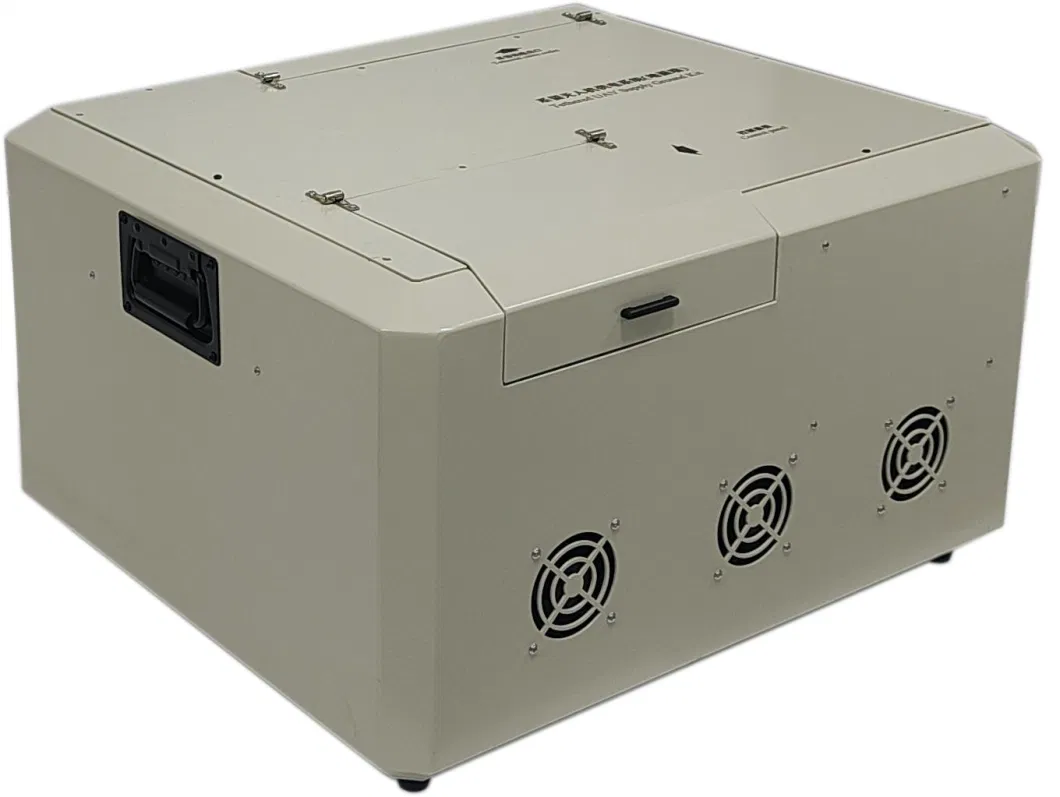

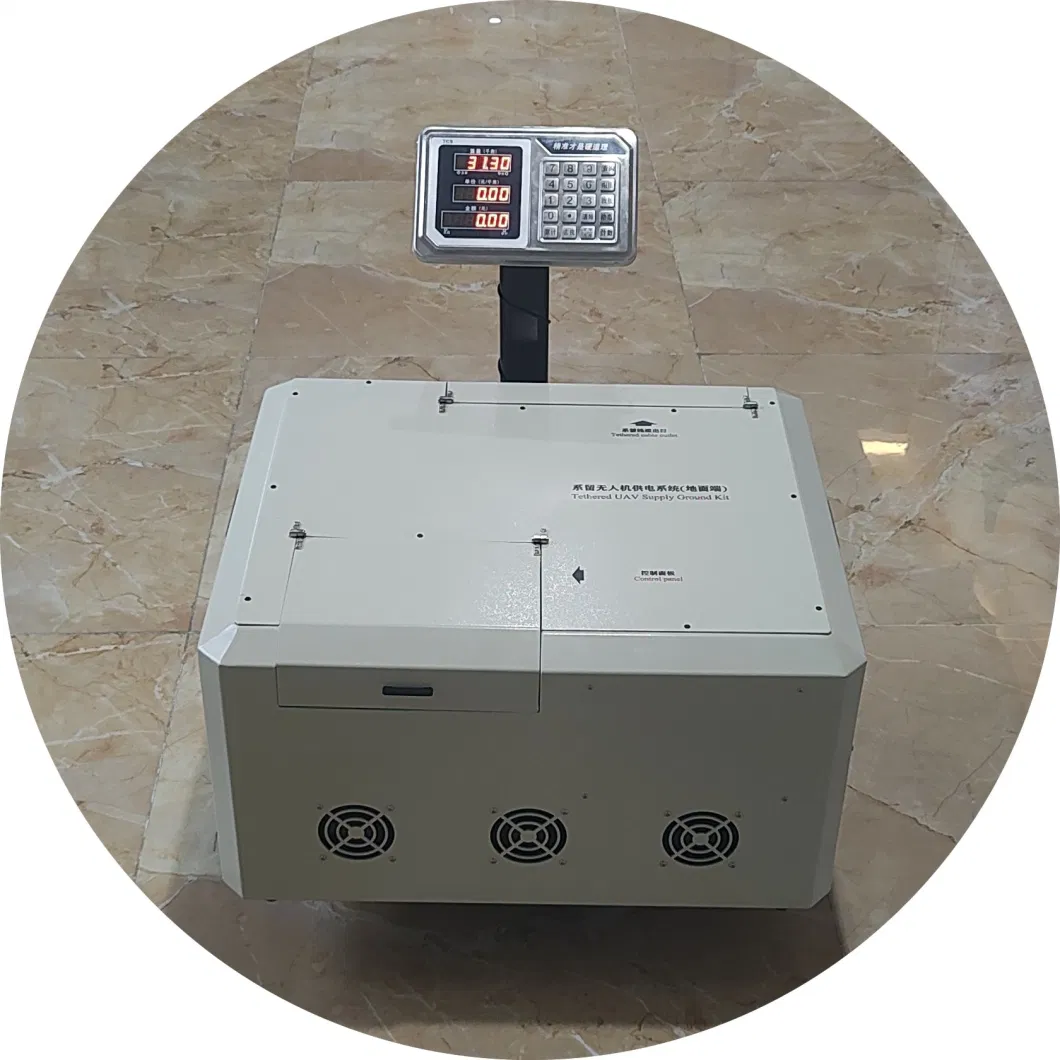

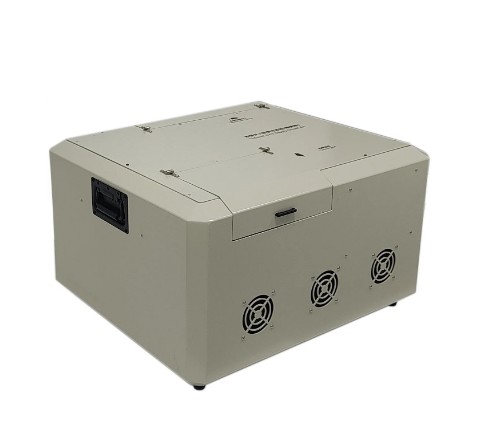

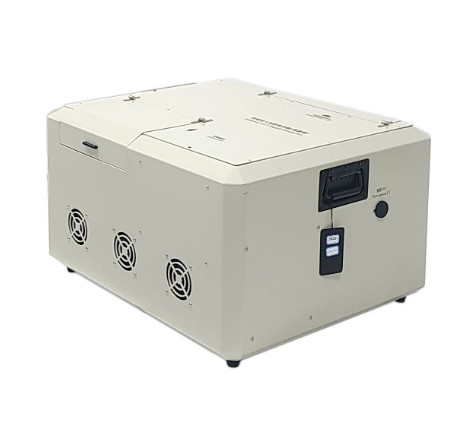

5.الأرضالوحدة(ربطمربع)


1) الجهد الدخالي: 270 ~ 490Vac ثلاثي المراحل ، 50/60Hz ؛
2) الجهد الخارجي: 400 ~ 750Vdc قابلة للتعديل ، 750Vdc افتراضي المصنع ؛
3) طاقة الخروج: 20000 واط

4) وظيفة الحماية
A. حماية الإدخال من الإفراط في الجهد وتقليل الجهد: حماية إيقاف التشغيل، والقضاء على الأخطاء والانتعاش الذاتي.
B. حماية زيادة التيار الخارجي: حماية التيار المستمر في التراجع، والقضاء على الأخطاء والانتعاش الذاتي.
ج. حماية القطع القصير للخروج: تشغيل الحد من التيار الخارجي، والقضاء على الأخطاء والانتعاش الذاتي.
D. حماية من زيادة درجة الحرارة في الإخراج: درجة حرارة القشرة هي 95 ± 2.5 درجة مئوية، ويتم التبريد عن طريق الاسترداد الذاتي.
E. حماية الإفراط في الجهد الخارجي: إيقاف التشغيل تلقائيًا وقفل، إعادة تشغيل وتشغيل الطاقة لاستعادة التشغيل.

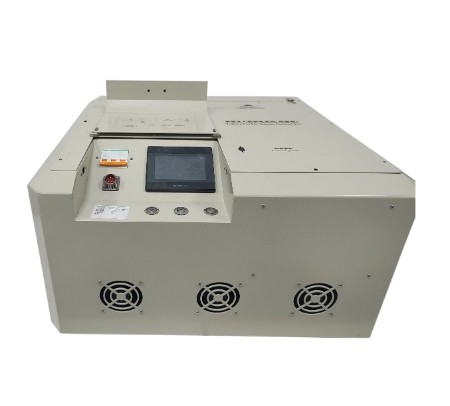

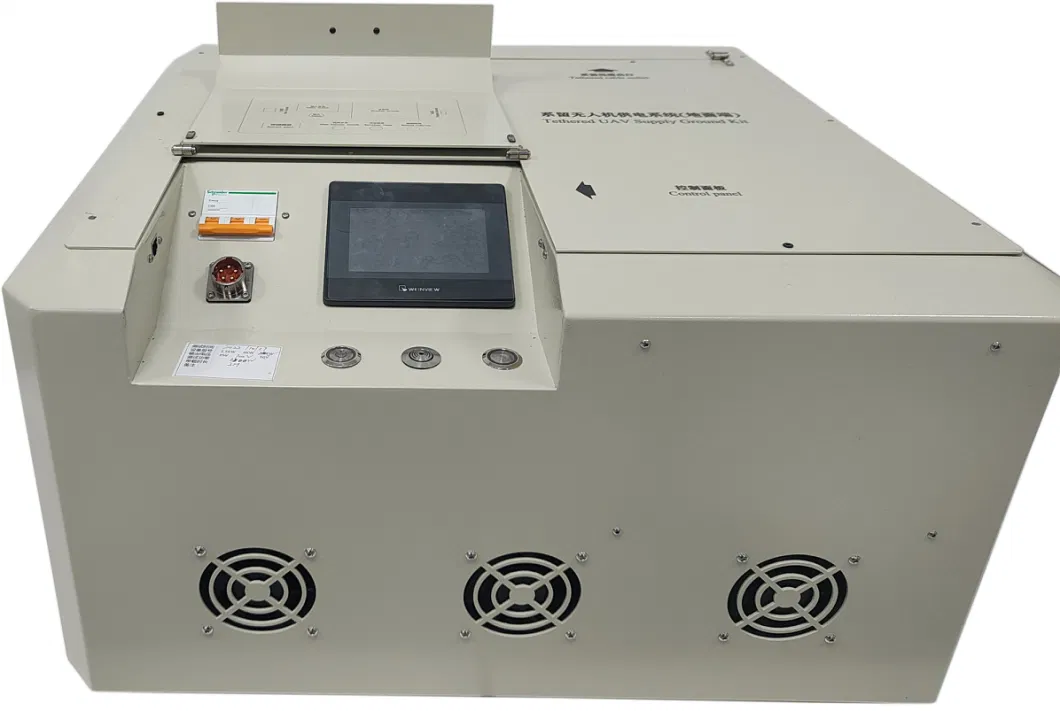

5) عرض البيانات: شاشة لمسة 4.3 بوصة تعرض التيار، والجهد، ودرجة الحرارة، وطول كابل العجلة، وسجل التشغيل، وسجل الخطأ وغيرها من البيانات.
6) وظيفة الإنذار: عندما يكون للنظام أخطاء ، ستعرض شاشة العرض معلومات الخطأ ، وسوف يضيء ضوء إنذار الخطأ أحمرًا ويصدر صوتًا
7) وظيفة الاتصال: واجهة الشبكة المحجوزة ، الاتصال Modbus tcp ، دعم الاتصال السلكي وعرض مزامنة الهاتف المحمول ؛
8) كابل ريل في وخارج السرعة القصوى: 0 ~ 2m/s، 10 معدات قابلة للتعديل.
9) التوتر داخل وخارج كابل: يتم تقسيم التوتر داخل وخارج كابل إلى 10 معدات، والتي يمكن تعديلها.
10) وضع العمل: الملف السلبي خارج، الملف النشط في، ترتيب الأسلاك التلقائي، ويمكن الضغط على زر إلى الملف القسري في كابل الراحة.
11) نقل الحمل: دعم عصا السحب والحمل المحمول باليد.
12) الواجهة: مدخل 3 محولات الطيران الأساسية، منفذ الألياف الضوئية FC (اختياري) ، منفذ شبكة الاتصالات، منفذ LAN، النوع c ؛
13) الأزرار والمفاتيح: زر الخروج عالية الجهد، ومرور الكابل في الزر القسري، ومفتاح مدخل التيار المتردد، ومصابيح الإنذار.
14) الحجم: 645*550*350 ± 0.5mm
15) الوزن: 40 ± 0.5kg (بما في ذلك الكابل المربط).

الأسئلة الشائعة

1س: ما هي محطة الطاقة المرتبطة بـ (موياف) ؟
**A:** محطة الطاقة المربوطة في MYUAV هي حل مبتكر لتوليد الطاقة على ارتفاعات عالية يستخدم تكنولوجيا الطائرات بدون طيار المربوطة لربط طائرة بدون طيار كبيرة بمصدر طاقة أرضي.الطائرة بدون طيار تحمل توربينات رياح صغيرة أو ألواح شمسية لتطير عاليا في السماءيستخدم مصادر الرياح أو أشعة الشمس على ارتفاعات عالية لتوليد الكهرباء، ثم يرسل الطاقة إلى الأرض عبر كابلات مربوطة.

2**س: كيف تعمل محطة الطاقة المرتبطة بالسيارة؟ **.
**A:** مبدأ العمل هو استخدام الطائرة بدون طيار كمنصة لرفعها إلى ارتفاع لا يمكن أن تصل إليه توربينات الرياح التقليدية ، حيث سرعة الرياح أكثر استقرارا وقوة ،وبالتالي تحسين كفاءة توليد الطاقةتتلقى الطائرة بدون طيار إمدادات متواصلة من الكهرباء من خلال كابلات عالية القوة مربوطة بالأرض للحفاظ على رحلة الطائرة بدون طيار وتشغيل معدات توليد الطاقة.

3**س: ما مدى كفاءة محطة الطاقة المرتبطة بالسيارة؟ **.
**A:** لأن البيانات الفعلية تعتمد على نموذج الطائرة بدون طيار معين وتكوين معدات توليد الطاقة،قد يكون MYUAV قد زاد من توليد الطاقة لكل وحدة مساحة من خلال الاستخدام الفعال لموارد الرياح أو الشمسبالمقارنة مع محطات الطاقة الأرضية التقليدية، الطاقة الرياحية أو الطاقة الشمسية عالية الارتفاع لديها إمكانية إنتاج طاقة أعلى لكل وحدة مساحة.لكن أرقام الكفاءة الدقيقة تحتاج إلى الإشارة إلى مؤشرات أداء المنتج المقدمة من شركة MYUAV.

4**س: في أي بيئة يمكن أن تعمل محطات توليد الطاقة المربوطة بالسيارة؟ **.
**A:** يجب أن تكون محطات الطاقة المربوطة في MYUAV قادرة على العمل ضمن نطاق آمن من الظروف الجوية ، مثل تجنب الظروف الجوية القاسية ،مع ضمان سلامة واستقرار الكابلات المربوطةيجب استشارة ظروف بيئة التشغيل المحددة مع MYUAV لمعايير مفصلة قبل الشراء.

5س: كيفية استرداد وصيانة الطائرات بدون طيار المربوطة؟
**A:** يمكن تجهيز الطائرة بدون طيار MYUAV بنظام استرداد أوتوماتيكي أو شبه أوتوماتيكي لإنزال الطائرة بدون طيار المجهزة بشكل آمن واستردادها إذا لزم الأمر.أثناء إجراء عمليات صيانة منتظمة على معدات توليد الطاقة على الطائرة بدون طياريمكن أن تشمل عملية الصيانة فحص سلامة وإصلاح جسم الطائرة بدون طيار ونظام الطاقة ومعدات توليد الطاقة والكابلات المربوطة.

مرة أخرى ، تستند المعلومات المذكورة أعلاه إلى التطبيق العام لتكنولوجيا الطائرات بدون طيار المربوطة. لمزيد من التفاصيل حول منتجات محطات الطاقة المربوطة لـ MYUAV ،يرجى الاتصال بالشركة مباشرة للحصول على أحدث وأكثر دقة وصف المنتج، معايير الأداء ودعم الخدمة.
