محركات الطائرات بدون طيار الثقيلة تعزز إنتاجية منصة العمل الجوية

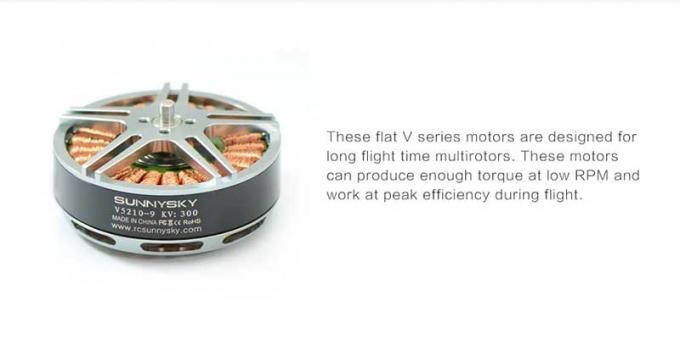

سلسلة Sunnysky V من المحركات مصممة خصيصا للطاقة لطائرات متعددة الدوران طويلة المدى. تصميم نمط من السلسلة كلها هي الكفاءة العالية، والهيكل المستقر المستقر، والوزن الخفيف،استمرارية عالية الختلك المحركات يمكن أن تنتج عزم الدوران الكافي في RPM منخفضة وتعمل في ذروة الكفاءة أثناء الطيران.

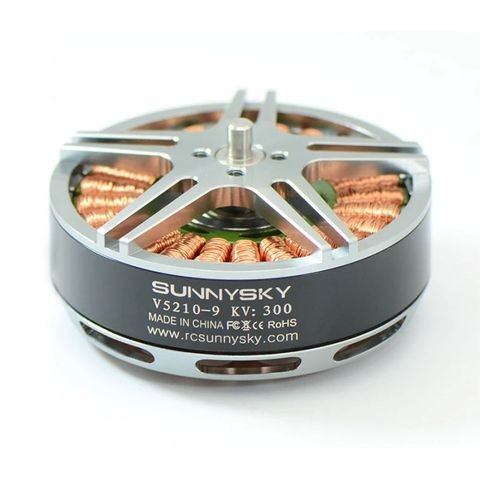

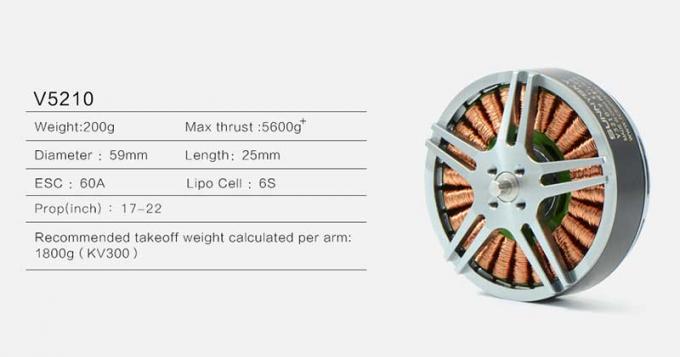

محرك Sunnysky V5210 kv300 بدون فرشاة متوافق مع المروحة 17 "-22" ، ويمكن أن تصل القوة القصوى إلى 5600g.
| نموذج المحرك / KV | V5210/ KV300 |
|---|---|
| قطب الستاتور / الدوار | 24N28P |
| المقاومة الداخلية | 76mΩ |

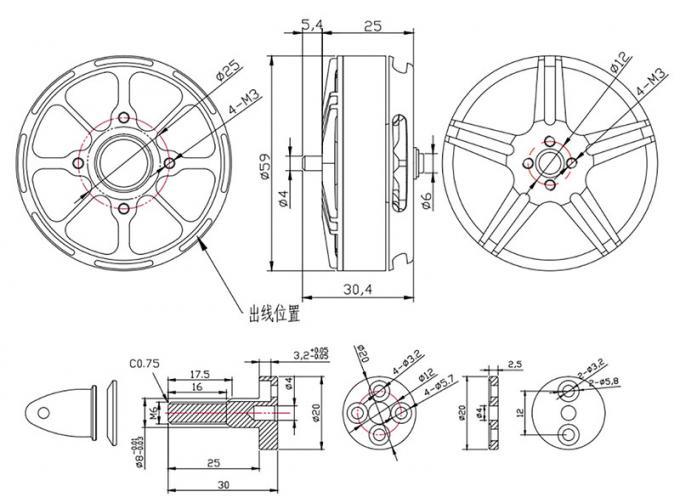

| حجم المحرك | φ59*31.1mm |
| قطر العمود | 4.0 ملم |
| AWG | 20AWG 600mm |
| وزن المحرك (بما في ذلك الأسلاك) | 200 غرام |
| وزن المحرك (باستثناء الأسلاك) | لا توجد بيانات |
| الجهد التشغيلي الاسمي | 4-6S |
| التيار بدون حمولة | 0.9A/10V |
| أقصى طاقة مستمرة | 1100 واط |
| الحد الأقصى للتيار المستمر | 44A/30s |
| الاستخدام الموصى به في اللجنة الاقتصادية والاجتماعية | 40-60A |
| حجم المروحة الاستخدام الموصى به | 17 18 20 22 مروحة |
| (بـ) (بـ) (بـ) | الجهد ((V) | RPM | آمبرات ((A) | الدفع ((gf) | واط ((W) | الكفاءة ((غ/غ) | درجة حرارة الحمل في 100٪ الوقود |
|---|---|---|---|---|---|---|---|
| EOLO CN17*6.2 | 22.2 | 2344 | 1.7 | 500 | 38 | 13.25 | 60 درجة مئوية |
| 2831 | 2.9 | 750 | 64 | 11.65 | |||
| 3266 | 4.3 | 1000 | 95 | 10.48 | |||
| 3585 | 5.75 | 1250 | 128 | 9.79 | |||
| 3969 | 7.4 | 1500 | 164 | 9.13 | |||
| 4247 | 9.1 | 1750 | 202 | 8.66 | |||
| 4492 | 11.2 | 2000 | 249 | 8.04 | |||
| 4765 | 13.2 | 2250 | 293 | 7.68 | |||
| 5000 | 15.5 | 2500 | 344 | 7.27 | |||
| 5337 | 18.2 | 2806 | 404 | 6.94 | |||
| 25 | 2274 | 1.6 | 500 | 40 | 12.50 | ||
| 2813 | 2.65 | 750 | 66 | 11.32 | |||
| 3201 | 3.8 | 1000 | 95 | 10.53 | |||
| 3546 | 5.2 | 1250 | 130 | 9.62 | |||
| 3901 | 6.7 | 1500 | 168 | 8.96 | |||
| 4195 | 8.3 | 1750 | 208 | 8.43 | |||
| 4445 | 10 | 2000 | 250 | 8.00 | |||
| 4716 | 12 | 2250 | 300 | 7.50 | |||
| 5000 | 13.9 | 2500 | 348 | 7.19 | |||
| 5292 | 16.1 | 2750 | 403 | 6.83 | |||
| 5519 | 18.2 | 3000 | 455 | 6.59 | |||
| 5858 | 21.8 | 3390 | 545 | 6.22 | |||
| EOLO C18 | 22.2 | 2180 | 1.6 | 500 | 36 | 14.08 | 80 درجة مئوية |
| 2606 | 2.8 | 750 | 62 | 12.07 | |||
| 2974 | 4.1 | 1000 | 91 | 10.99 | |||
| 3363 | 5.5 | 1250 | 122 | 10.24 | |||
| 3684 | 7.2 | 1500 | 160 | 9.38 | |||
| 3998 | 8.9 | 1750 | 198 | 8.86 | |||
| 4279 | 10.9 | 2000 | 242 | 8.27 | |||
| 4528 | 12.9 | 2250 | 286 | 7.86 | |||
| 4768 | 15 | 2500 | 333 | 7.51 | |||
| 5003 | 17.6 | 2750 | 391 | 7.04 | |||
| 5246 | 19.8 | 3000 | 440 | 6.83 | |||
| 25 | 2200 | 1.5 | 500 | 38 | 13.33 | ||
| 2616 | 2.5 | 750 | 63 | 12.00 | |||
| 3014 | 3.7 | 1000 | 93 | 10.81 | |||
| 3400 | 5 | 1250 | 125 | 10.00 | |||
| 3694 | 6.4 | 1500 | 160 | 9.38 | |||
| 3973 | 7.9 | 1750 | 198 | 8.86 | |||
| 4264 | 9.6 | 2000 | 240 | 8.33 | |||
| 4534 | 11.4 | 2250 | 285 | 7.89 | |||
| 4770 | 13.5 | 2500 | 338 | 7.41 | |||
| 4980 | 15.45 | 2750 | 386 | 7.12 | |||
| 5182 | 17.6 | 3000 | 440 | 6.82 | |||
| 5759 | 24 | 3670 | 600 | 6.12 | |||
| EOLO C20 | 22.2 | 1849 | 1.5 | 500 | 33 | 15.02 | 100 درجة مئوية |
| 2247 | 2.5 | 750 | 56 | 13.51 | |||
| 2560 | 3.7 | 1000 | 82 | 12.17 | |||
| 2893 | 5.1 | 1250 | 113 | 11.04 | |||
| 3152 | 6.6 | 1500 | 147 | 10.24 | |||
| 3411 | 8.2 | 1750 | 182 | 9.61 | |||
| 3585 | 10.15 | 2000 | 225 | 8.88 | |||
| 3850 | 12.2 | 2250 | 271 | 8.31 | |||
| 4050 | 13.9 | 2500 | 309 | 8.10 | |||
| 4234 | 16.3 | 2750 | 362 | 7.60 | |||
| 4401 | 18.8 | 3000 | 417 | 7.19 | |||
| 4928 | 26.3 | 3790 | 584 | 6.49 | |||
| 25 | 1818 | 1.3 | 500 | 33 | 15.38 | ||
| 2265 | 2.3 | 750 | 58 | 13.04 | |||
| 2611 | 3.4 | 1000 | 85 | 11.76 | |||
| 2870 | 4.65 | 1250 | 116 | 10.75 | |||
| 3182 | 6 | 1500 | 150 | 10.00 | |||
| 3391 | 7.4 | 1750 | 185 | 9.46 | |||
| 3627 | 8.9 | 2000 | 223 | 8.99 | |||
| 3806 | 10.65 | 2250 | 266 | 8.45 | |||
| 4038 | 12.7 | 2500 | 318 | 7.87 | |||
| 4201 | 14.7 | 2750 | 368 | 7.48 | |||
| 4435 | 16.7 | 3000 | 418 | 7.19 | |||
| 4825 | 21.1 | 3500 | 528 | 6.64 | |||
| 5079 | 26 | 4000 | 650 | 6.15 | |||
| 5380 | 31.3 | 4531 | 783 | 5.79 | |||
| EOLO CN22*6.2 | 22.2 | 1481 | 1.3 | 500 | 29 | 17.33 | 124 درجة مئوية 1 دقيقة |
| 1760 | 2.2 | 750 | 49 | 15.36 | |||
| 2038 | 3.35 | 1000 | 74 | 13.45 | |||
| 2311 | 4.6 | 1250 | 102 | 12.24 | |||
| 2540 | 5.9 | 1500 | 131 | 11.45 | |||
| 2501 | 7.5 | 1750 | 167 | 10.51 | |||
| 2868 | 9.1 | 2000 | 202 | 9.90 | |||
| 3053 | 10.9 | 2250 | 242 | 9.30 | |||
| 3234 | 12.9 | 2500 | 286 | 8.73 | |||
| 3316 | 14.9 | 2750 | 331 | 8.31 | |||
| 3515 | 17.2 | 3000 | 382 | 7.86 | |||
| 3776 | 22 | 3500 | 488 | 7.17 | |||
| 4034 | 27.7 | 4000 | 615 | 6.50 | |||
| 4399 | 36.9 | 4820 | 819 | 5.88 | |||
| 25 | 1502 | 1.2 | 500 | 30 | 16.67 | ||
| 1789 | 2 | 750 | 50 | 15.00 | |||
| 2060 | 3 | 1000 | 75 | 13.33 | |||
| 2308 | 4.2 | 1250 | 105 | 11.90 | |||
| 2515 | 5.4 | 1500 | 135 | 11.11 | |||
| 2700 | 6.7 | 1750 | 168 | 10.45 | |||
| 2892 | 8.2 | 2000 | 205 | 9.76 | |||
| 3065 | 9.8 | 2250 | 245 | 9.18 | |||
| 3233 | 11.5 | 2500 | 288 | 8.70 | |||
| 3363 | 13.6 | 2750 | 340 | 8.09 | |||
| 3536 | 15.5 | 3000 | 388 | 7.74 | |||
| 3788 | 19.9 | 3500 | 498 | 7.04 | |||
| 4065 | 25 | 4000 | 625 | 6.40 | |||
| 4517 | 36.5 | 5000 | 913 | 5.48 | |||
| 4710 | 43.8 | 5623 | 1095 | 5.14 |
|
|
