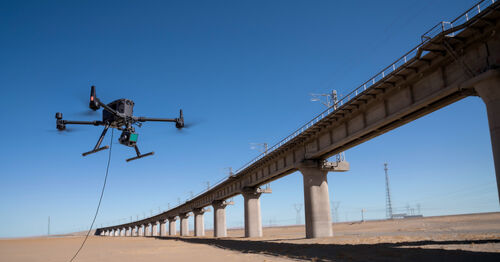

نظام UAV المرتبط بمراقبة الجسر هو نظام UAV عالي الدقة والقدرة على التحمل غير المحدودة لفحص الشقوق على الجزء السفلي من هياكل الجسر.يوفر الطائرة الطائرة بدون طيار طاقة مستمرة للطائرة بدون طيار من خلال مصدر طاقة متصل، مما يسمح للطائرة بدون طيار بالتحليق وأداء مهام التفتيش لفترات طويلة من الزمن.
1تكوين النظام
إمدادات الطاقة المرتبطة:مرتبة على سطح الجسر أو على الأرض لتوفير الطاقة المستمرة للطائرة بدون طيار من خلال اتصال كهربائي.
الطائرات بدون طيار:مجهزة بنظام الحصول على الصور عالية الوضوح (على سبيل المثال آلة التصوير المضادة للاهتزاز) ، مسؤولة عن فحص سطح الجسر.
وحدة الملاحة والموقع:يستخدم نظام الملاحة الثابتة و/أو نظام GPS للملاحة وموقع الطائرة بدون طيار والحصول على معلومات الموقع التي تتوافق مع الصورة الأولية و سطح الجسر.
وحدة معالجة البيانات:يتضمن وحدة اكتساب الصور و وحدة تحديد الموقع والملاحة و معالج و ذاكرة مسؤولة عن معالجة البيانات وتخزينها.
2عملية الاختبار
اكتساب الصورة الأولي:الطائرة بدون طيار تقلع وتحط من سطح الجسر أو الأرض، وتلتقط صورًا لسطح الجسر، وتحصل على الصورة الأولية.
تصحيح مقياس الرمادي:يتم تصحيح مقياس الرمادي على الصورة الأولية لإزالة إشارة الضوضاء الناجمة عن الإضاءة المساعدة غير المتساوية.
قسمة الصورة:يتم تقسيم الصورة المصححة إلى صورة على مستوى البكسلات، وصورة على مستوى الخلايا وصورة على مستوى الكتل، ويتم القضاء على إشارة الضوضاء العشوائية عن طريق حساب مقياس الرمادي،ومن ثم يتم القضاء على إشارة الخلفية على سطح الجسر بناء على حساب تقسيم هيستوجرام الفرق الجوار، للكشف عن منطقة الشق على سطح الجسر.
تتبع الحافة:يتم تتبع الحافة على منطقة الشق لاستخراج الخصائص الهندسية للشق.
معالجة البيانات:معالجة بيانات الصور المكتسبة باستخدام تكنولوجيا التعرف على الذكاء الاصطناعي لتحديد نقاط المرض وعرضها في تصور ثلاثي الأبعاد.
3مزايا الطائرات بدون طيار
سهلة التشغيل:يكون المشغل في مكان آمن على الجسر أو على الأرض ، والعملية بسيطة ولا تؤثر على حركة المرور العادية.
تحمل قوي:بالمقارنة مع طائرة بدون طيار بسيطة (مدى التحمل حوالي 30 دقيقة) ، الطائرة بدون طيار مقيدة لديها قوة الأرض ويمكن أن تطير باستمرار.
دقة الكشف العالية:تجعل صور التفتيش عالية الدقة جنبا إلى جنب مع تكنولوجيا التعرف على الذكاء الاصطناعي تحديد بقع المرض أكثر دقة وشمولا.
السلامة العالية:لا حاجة لبناء إطار أو سلة للتعاون مع فحص الموظفين، مما يحسن كثيرا السلامة.
4سيناريوهات التطبيق
يستخدم نظام ربط الطائرات بدون طيار لمراقبة الجسور على نطاق واسع في فحص أنواع مختلفة من الجسور ،خاصة للمناطق التي يصعب الوصول إليها أو حيث توجد مخاطر أمنية محتملةمن خلال تطبيق هذا النظام ، يمكن اكتشاف أمراض الجسر وآلامها في الوقت المناسب ،توفير أساس علمي لإصلاح وصيانة الجسور.
بشكل عام ، مع التطور المستمر وتحسين التكنولوجيا ، سيلعب نظام ربط الطائرات بدون طيار لمراقبة الجسور من MYUAV دورًا مهمًا بشكل متزايد في مجال فحص الجسور.
